경남 고성 하이면 월흥리 패시브하우스 계획안

2023.01.26 · 조민구 건축사 · 해가패시브건축사사무소

경남 고성 하이면 월흥리 패시브하우스 계획안

개요

주 소: 경남 고성 하이면 월흥리
설 계 사: 해가패시브건축사사무소
시 공 사: 해가패시브건축
대지면적: 660 ㎡
건축면적: 128.44 ㎡
연 면 적: 122.07 ㎡
규 모: 지상 1층
구 조: 중목구조
외벽구성: 와이드벽돌-THK40 통기층-투습방수지-THK150 셀룰로오스단열재-THK9 구조용합판 -THK105 셀룰로오스단열재-THK30 설비층-THK9.5 석고보드2겹-친환경수성페인트
지붕구성: 골강판(갈바륨)-THK3 방수쉬트-THK11 OSB-THK40 통기층-지붕용투습방수지 -THK311 셀룰로오스단열재-가변형방습지-THK69 설비층-THK9.5 석고보드 2겹-친환경수성페인트
바닥구성: 원목마루-THK60 시멘트몰탈(난방배관)-THK0.05 PE필름-THK100 비드법보온판 1종2호 -시트방수지-THK400 철근콘크리트 매트기초-THK0.05 PE필름-THK200 압출법보온판1호
현 관 문: 패시브도어
연간난방에너지요구량: 2.9리터/㎡ (28.96 kWh/㎡)
난방부하: 18.6 W/㎡
연간냉방에너지요구량: 20.92 kWh/㎡
냉방부하: 15.1 W/㎡

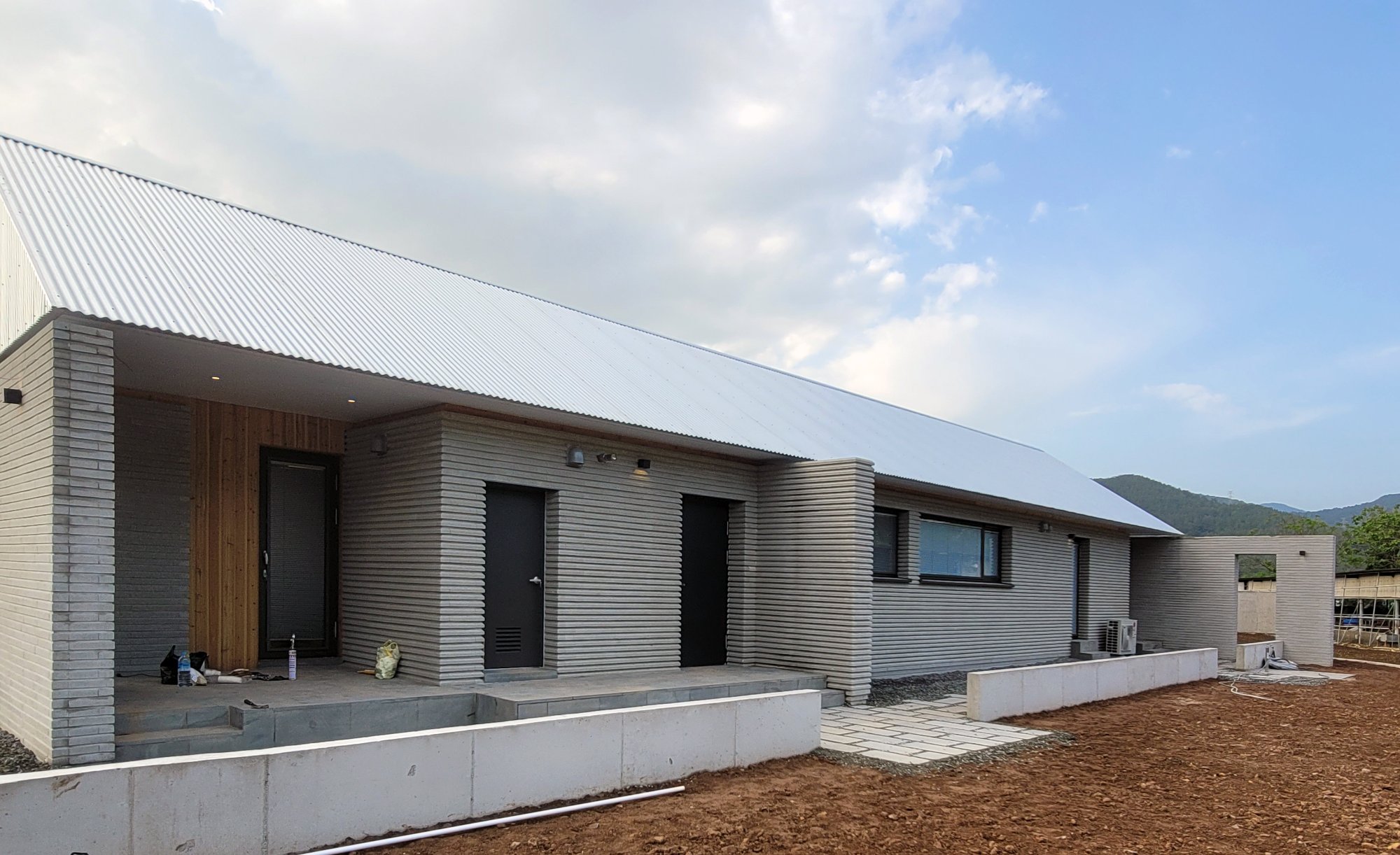

작년(22년)말부터 시공에 들어간 패시브하우스 프로젝트이다.

(시공과정은 여기 홈피에 시간순으로 업로드가 번거롭기에 블로그에 올렸다. 아래 링크를 걸어둔다.)

https://blog.naver.com/haegapassive

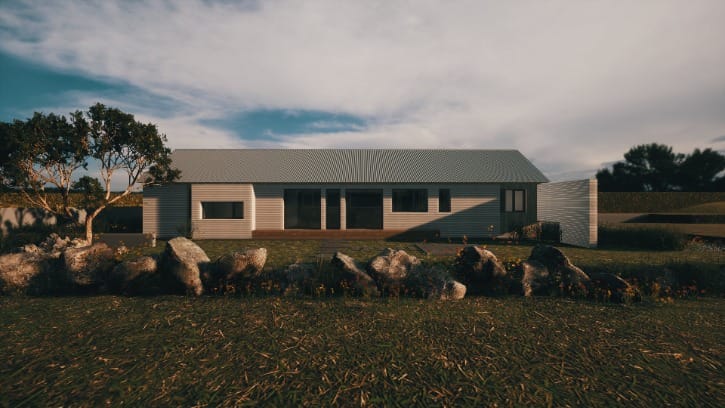

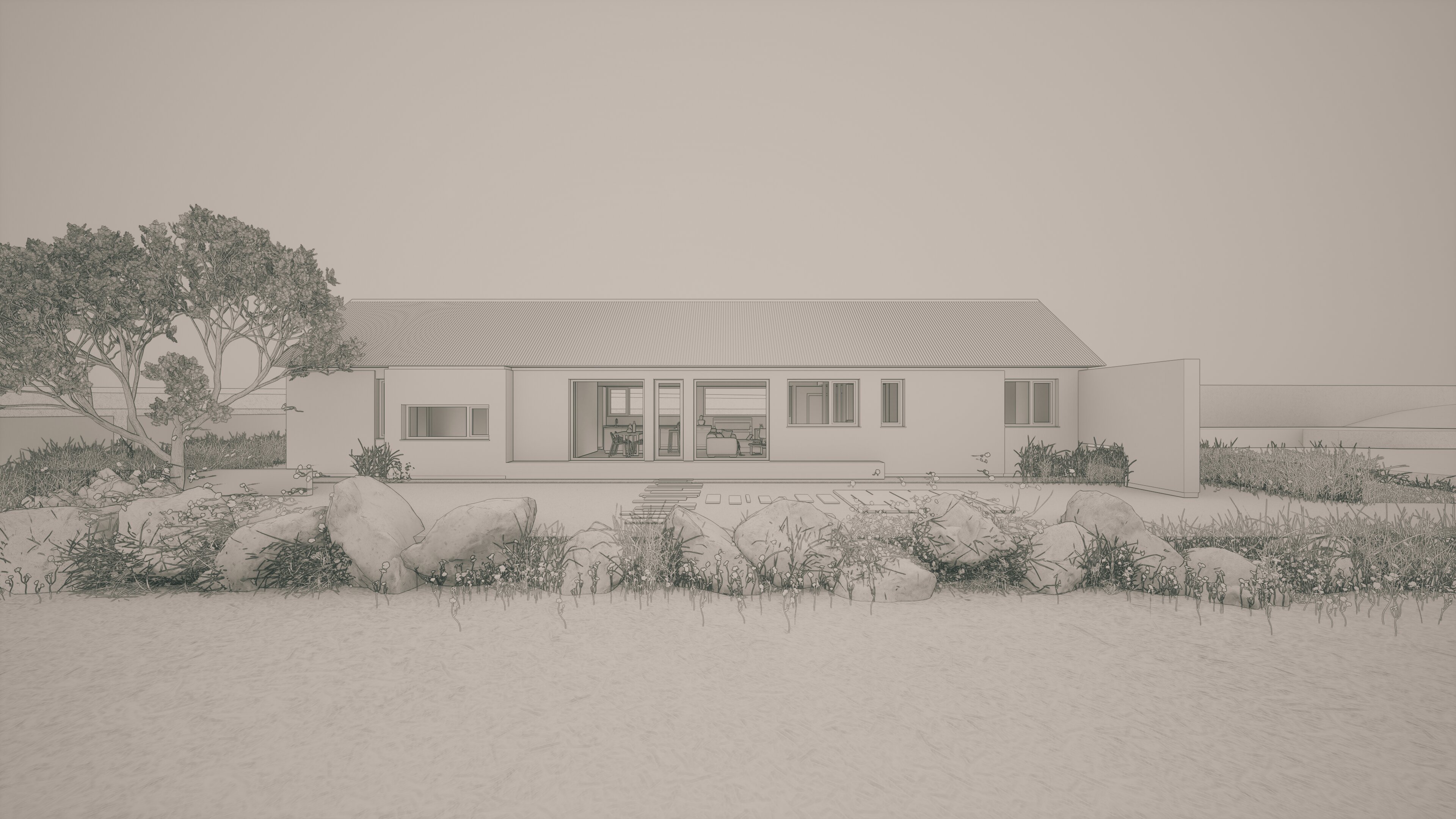

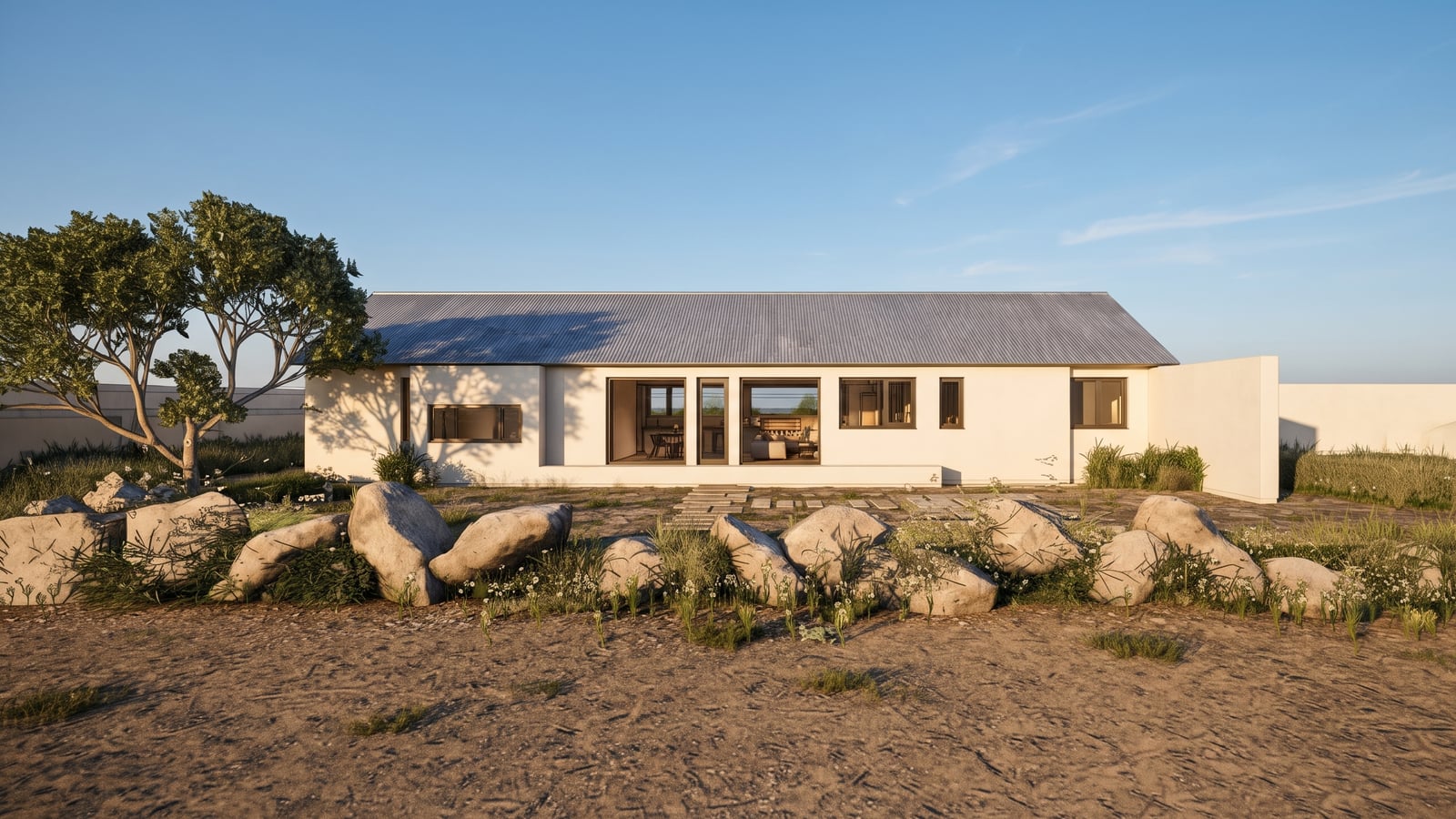

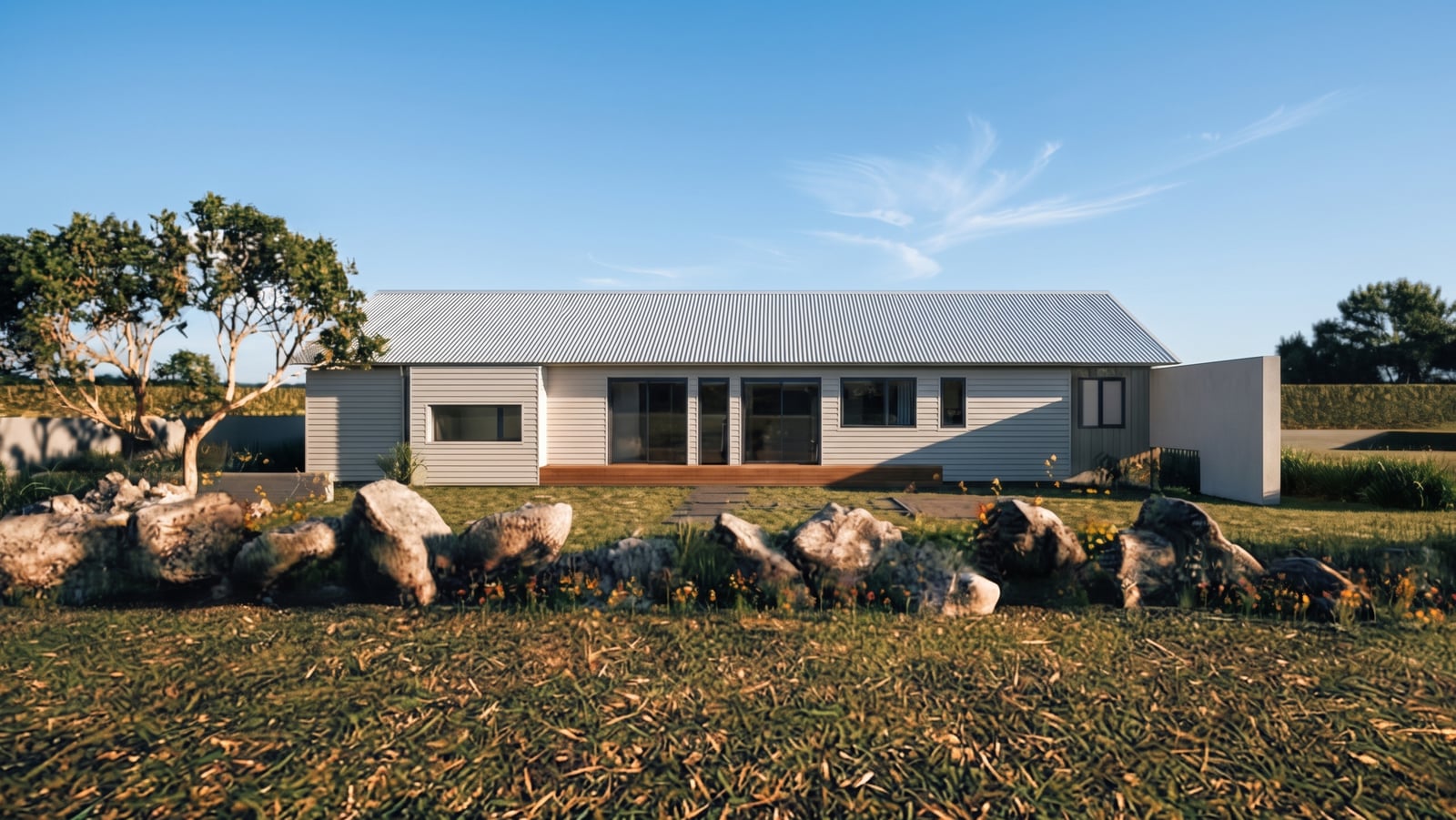

정면 투시도이다. 정면이 바라보는 방향이 북서향이며, 들판으로 오픈뷰를 가진다.

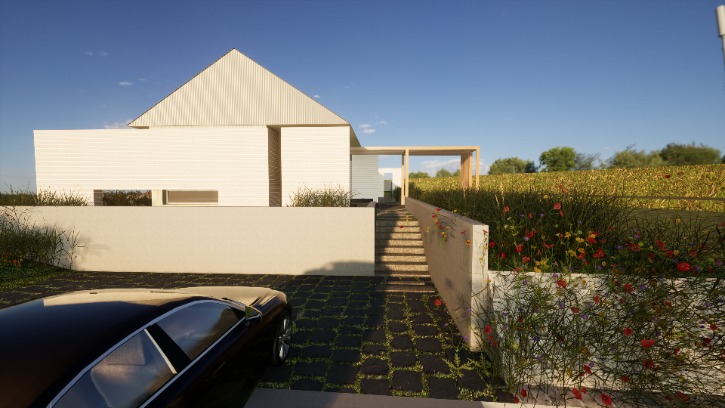

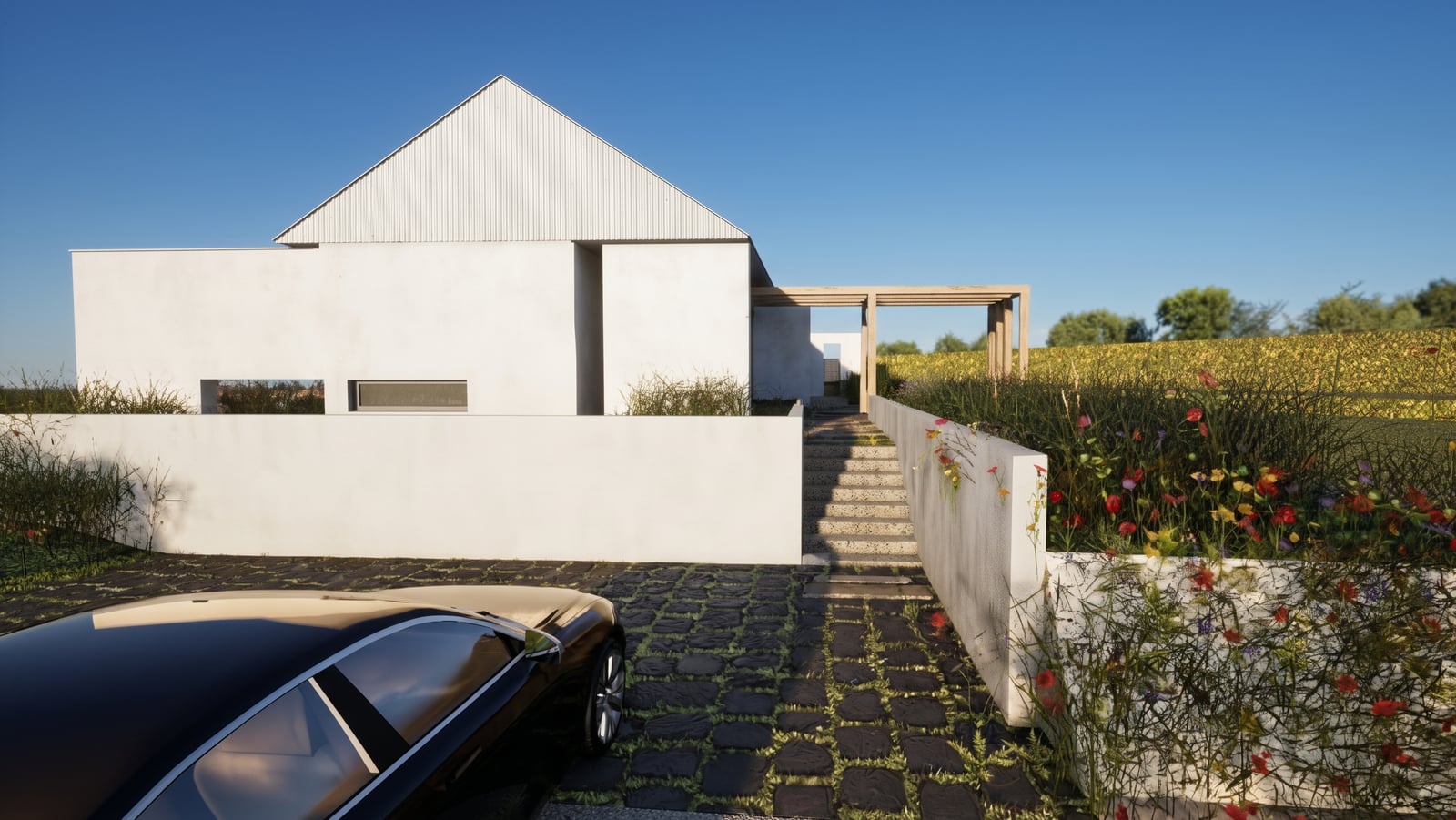

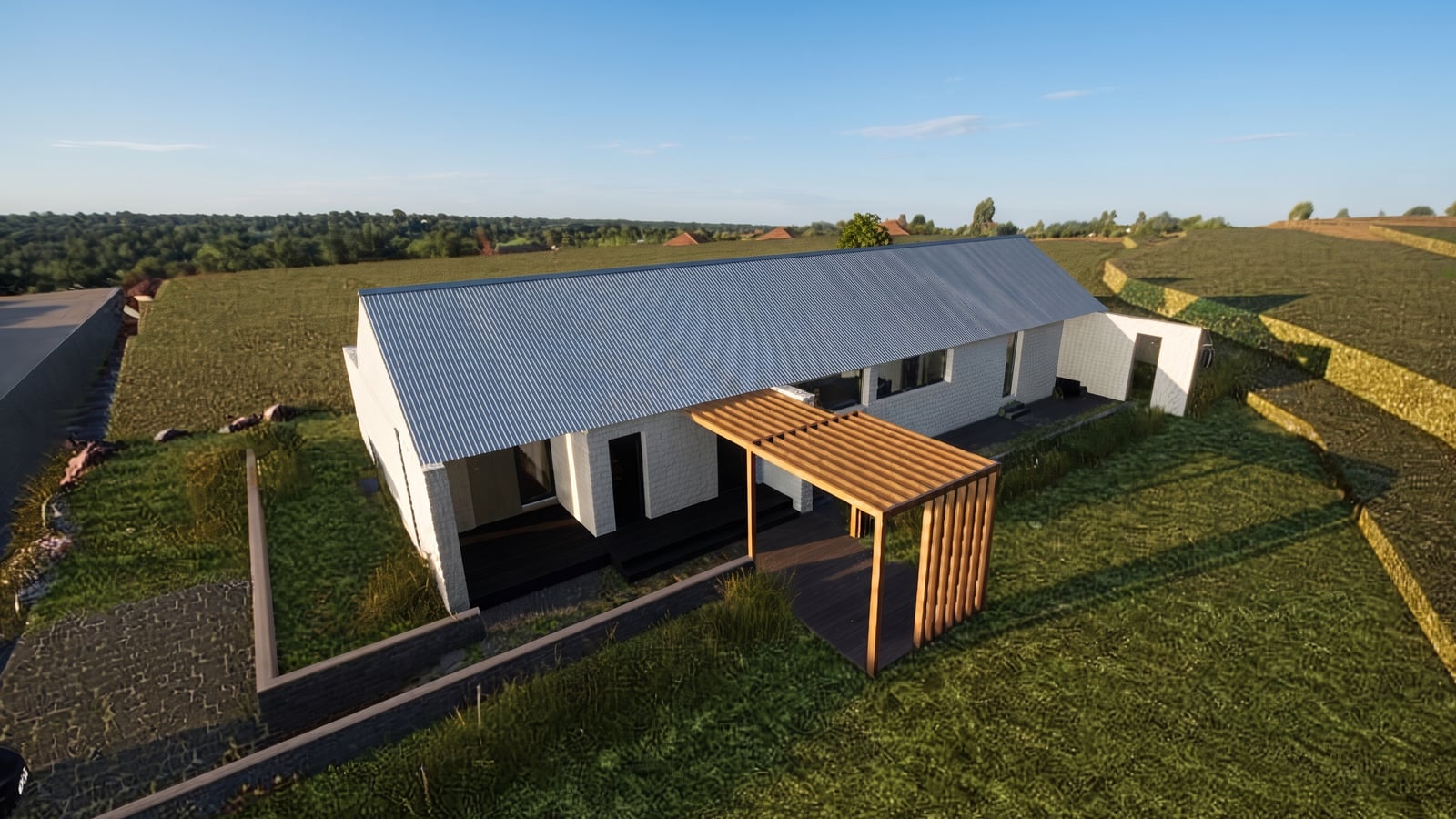

집입부에서의 뷰이다. 대지는 약 1.5미터 높게 조성되어 있다.

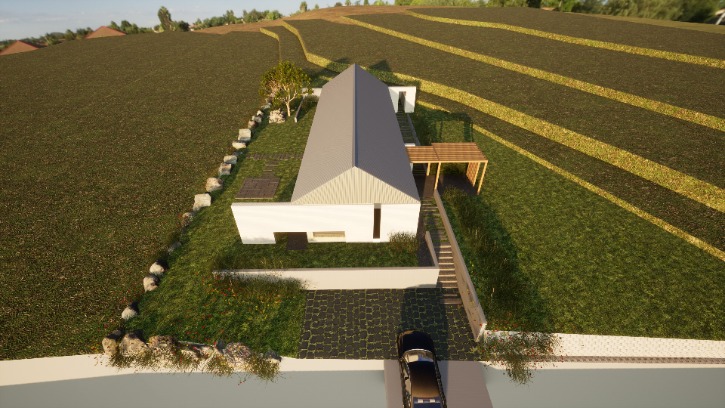

주변 모두가 논과 밭이다.

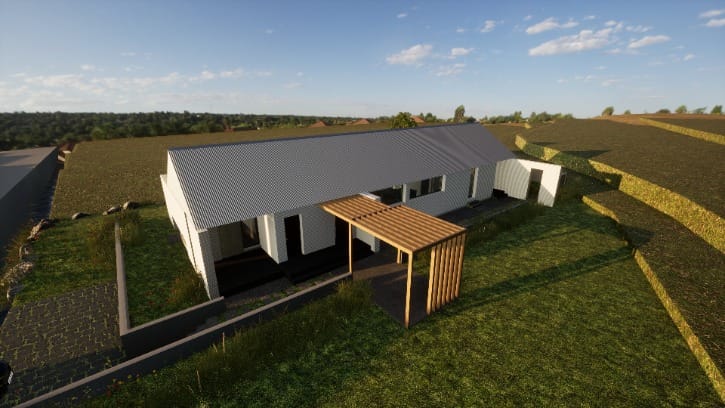

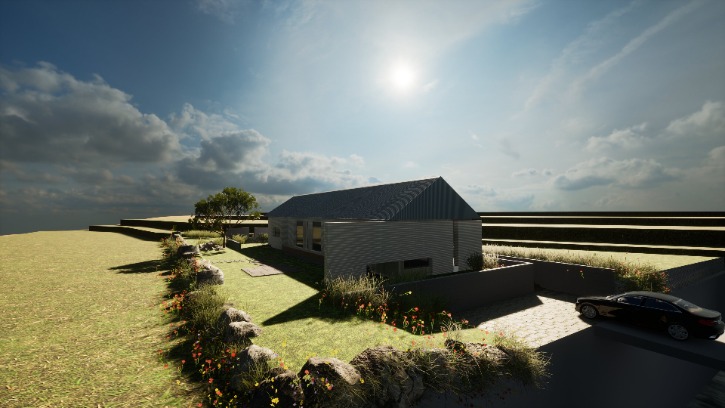

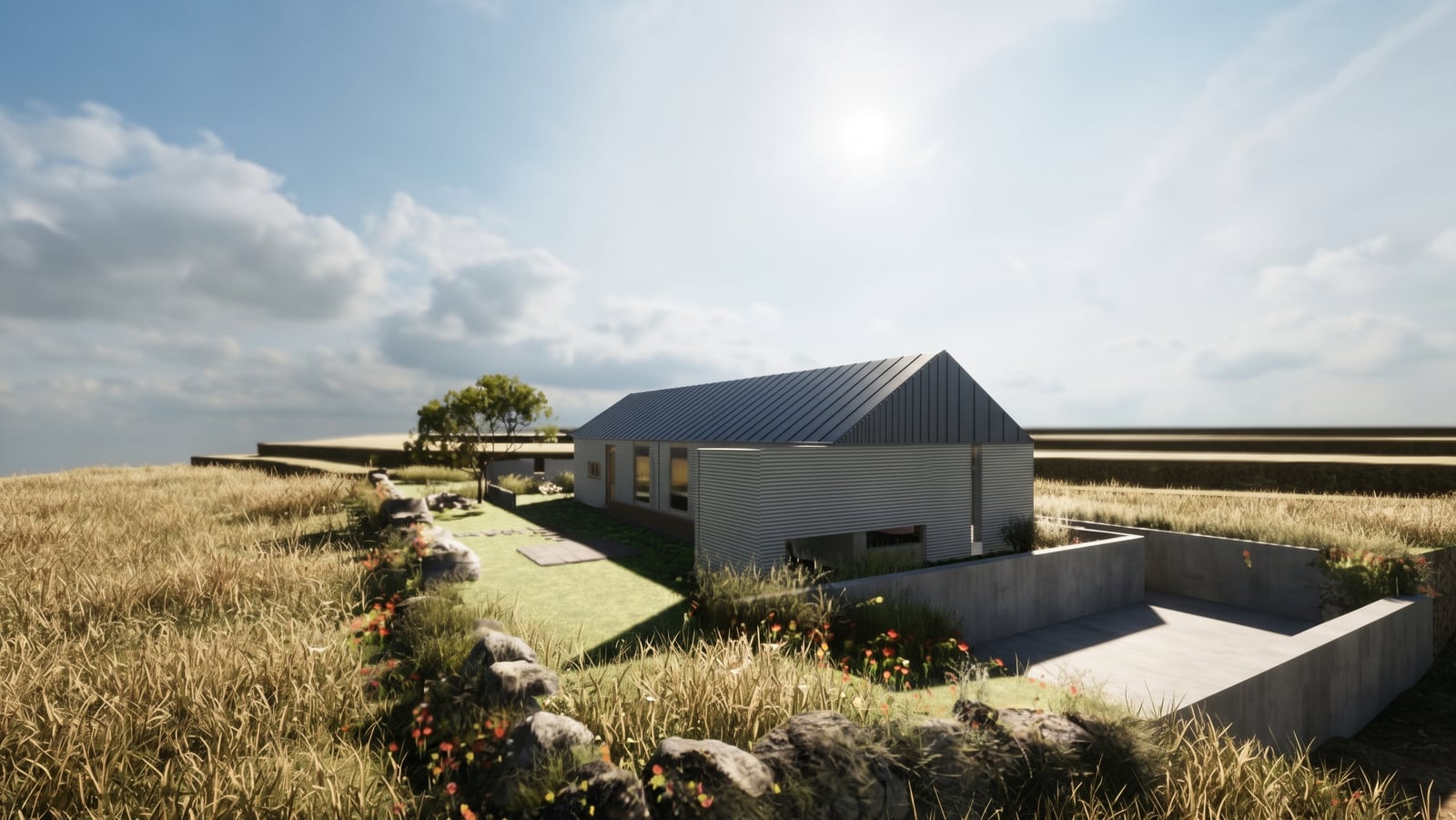

좌측면에서 바라본 뷰이다.

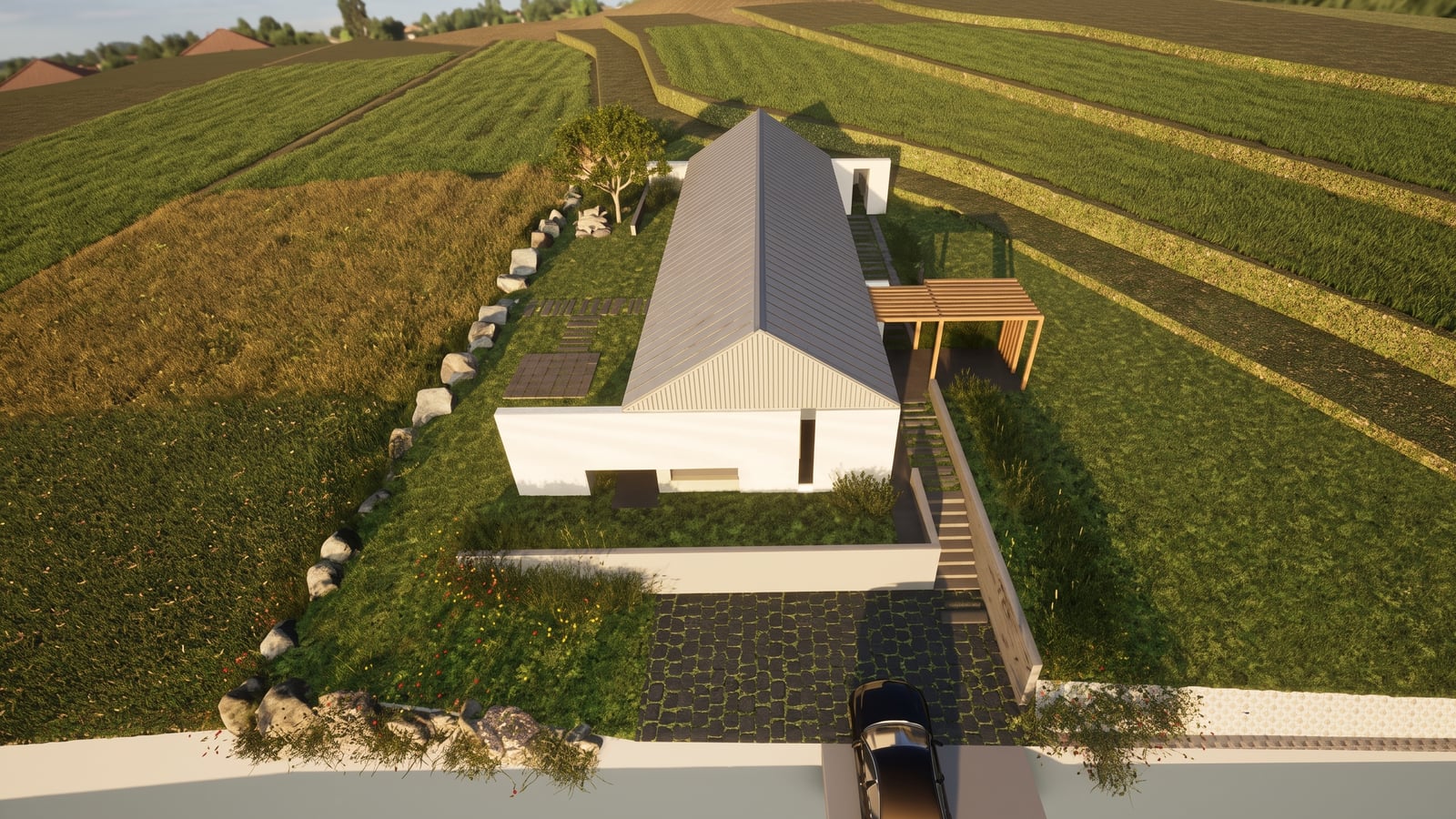

배면측으로 대문에서 주차장을 거쳐 집으로 진입하게 되어 있다.

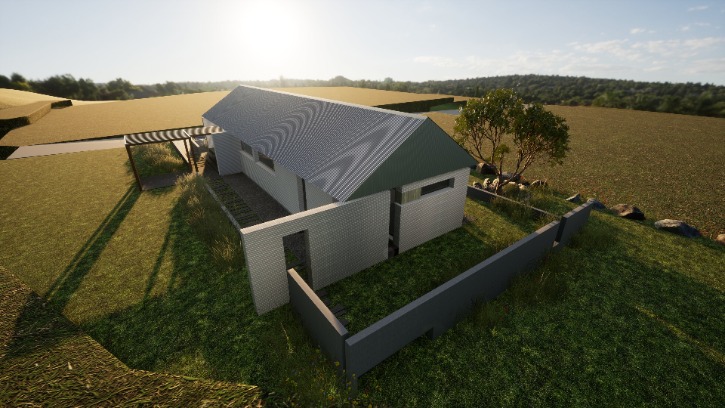

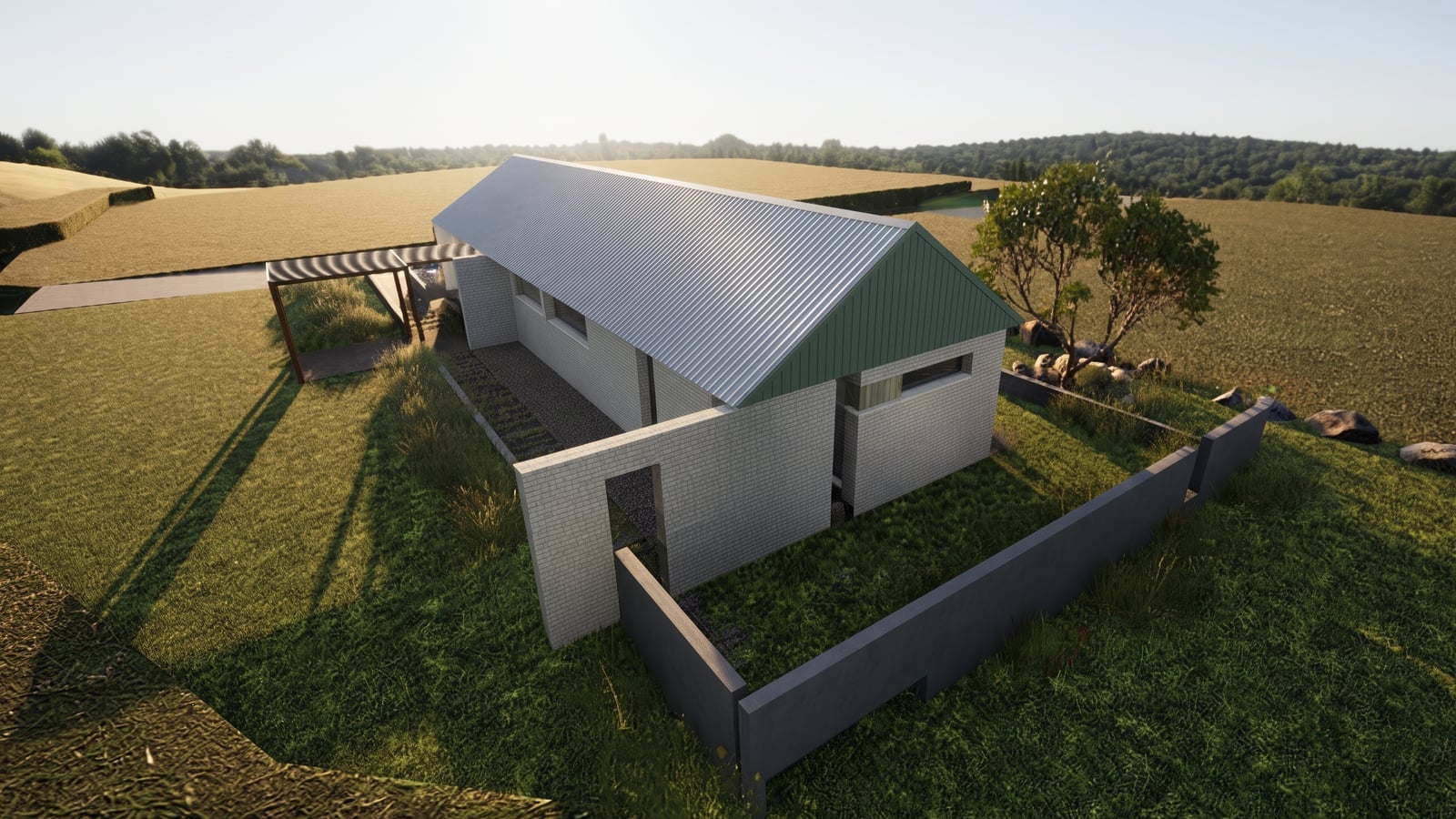

배면의 모습인데, 남동측을 바라보고 있다.

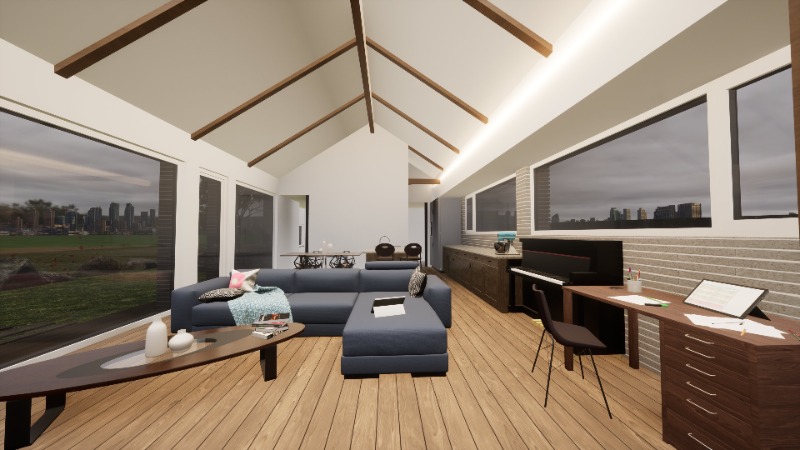

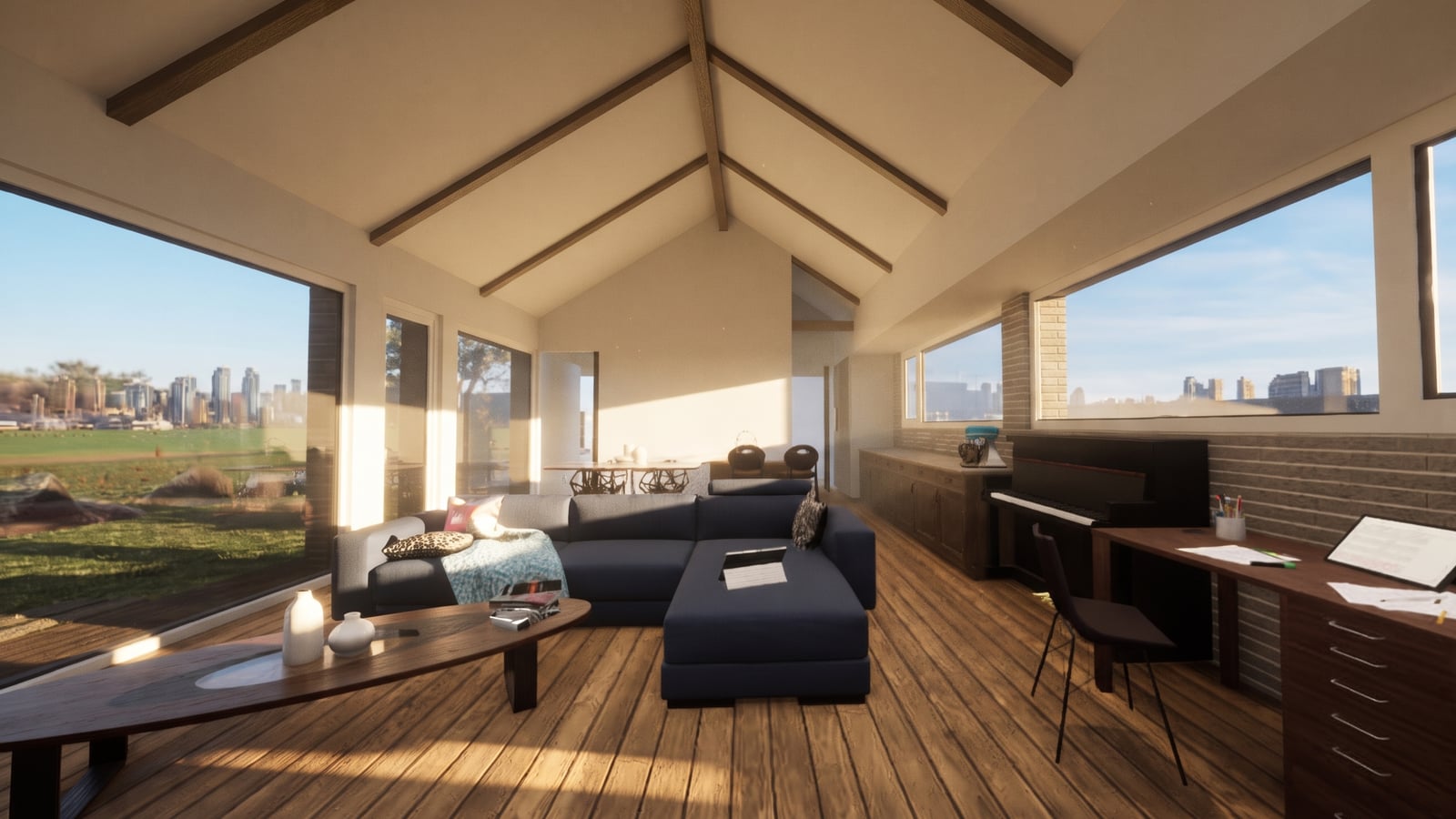

실내 거실에서 주방쪽을 바라본 투시도이다.

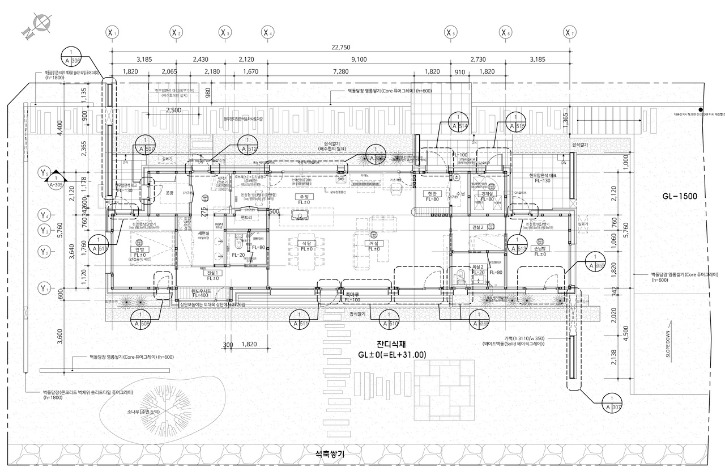

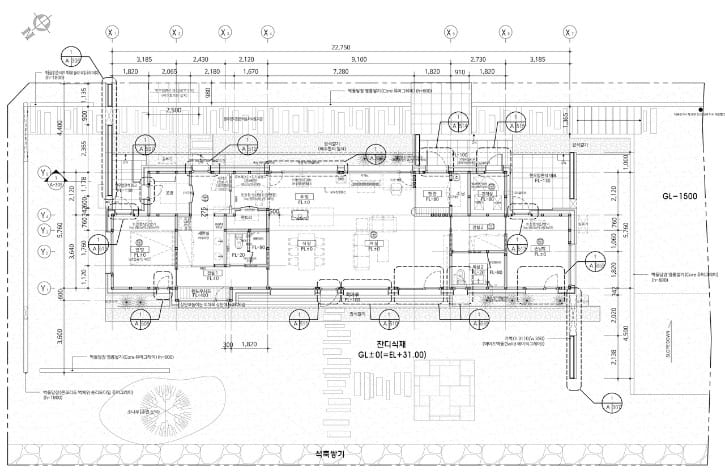

1층 평면도

평면도를 보시면 아시겠지만 북서측이 오픈뷰로 경치가 좋고 배면인 남동측에 축사와 저수지가 인접해 있고, 그 바로 너머에 야산이 둘러싸여있는 대지이다. 남향의 이점을 살리기 힘든 대지이다.

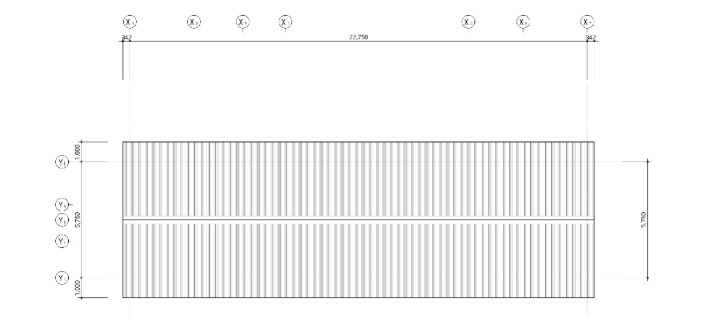

지붕평면도

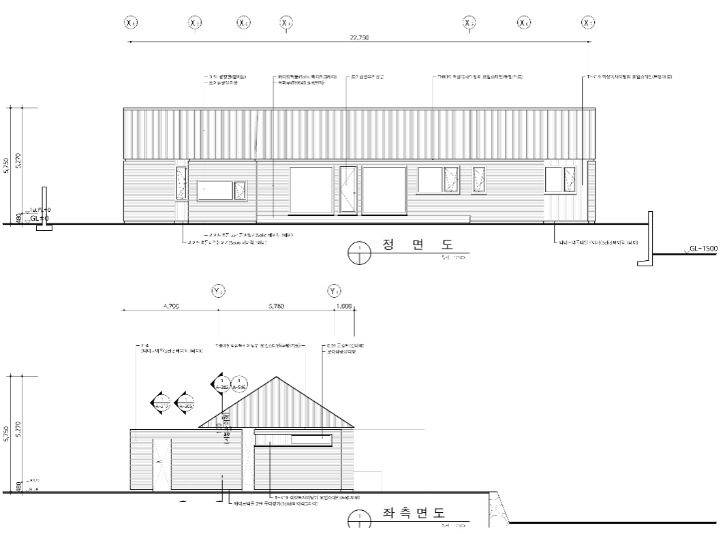

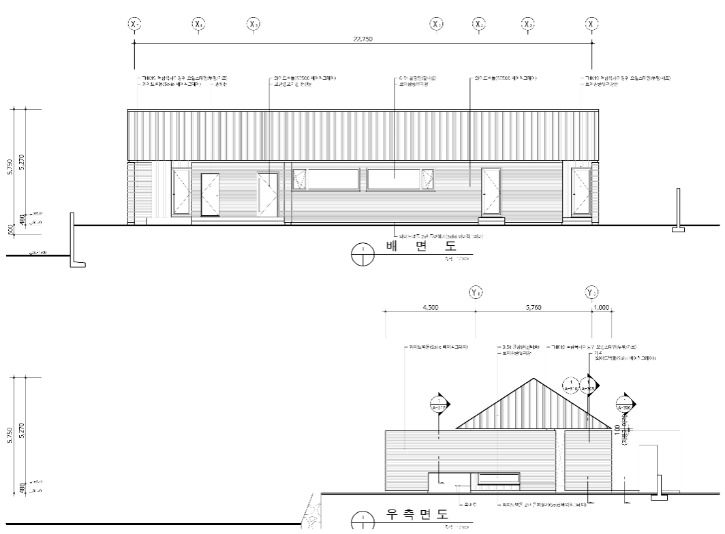

정면도를 보시면 북서향이지만 메인조망을 가진 방향이기 때문에 큰 창들이 많다. 패시브하우스라 하더라도 에너지보다는 거주자의 안락함, 편안함, 개방감 등의 요소들이 더 중요하기때문에 많은 창이 계획되었다.

배면측이 남동향이기 때문에 거실/주방 창을 가능한 크게 의도하였으며, 안방, 손님방, 전실에서 외부로 출입하는 문은 유리창문을 설치하여 일사를 최대한 확보토록 계획하였다.

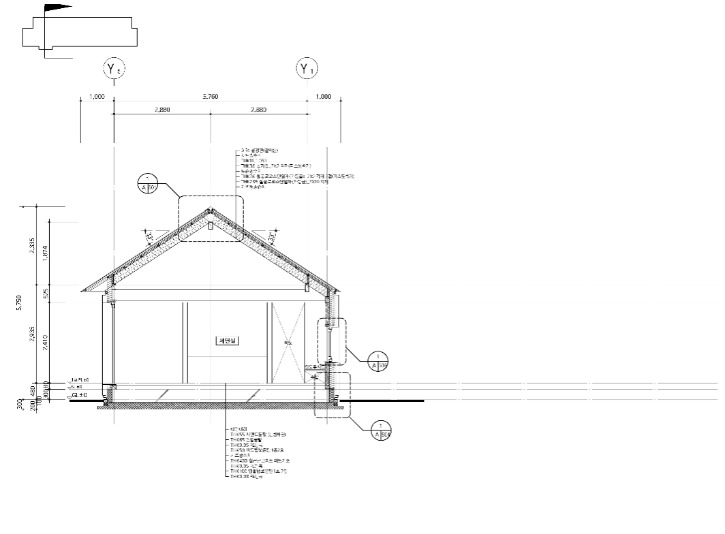

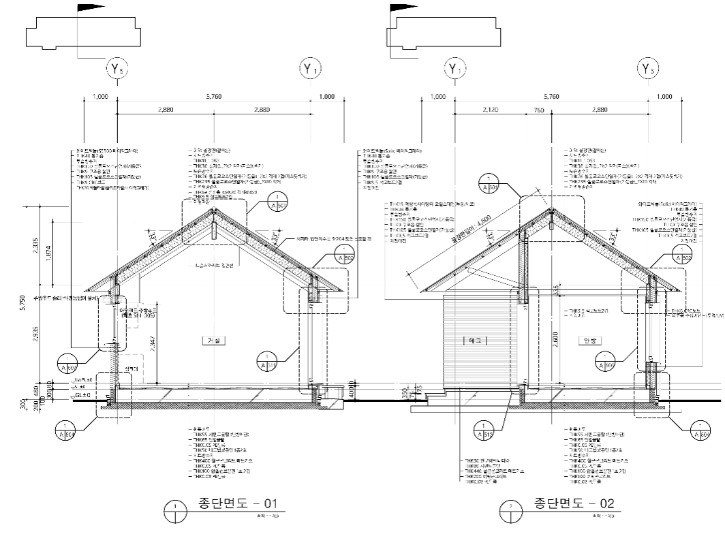

종단면도를 보면 단순한 박공지붕이며, 그 형태를 최대한 살리기위한 계획과 디테일이 적용되었다.

종단면도2

단면도에서는 지붕, 벽체, 바닥의 재료구성을 확인할 수 있는데, 잘 보일런지 모르겠다. 이미지해상도는 좋지만 웹에 올리는 순간 화질이 저하되는 듯하다.

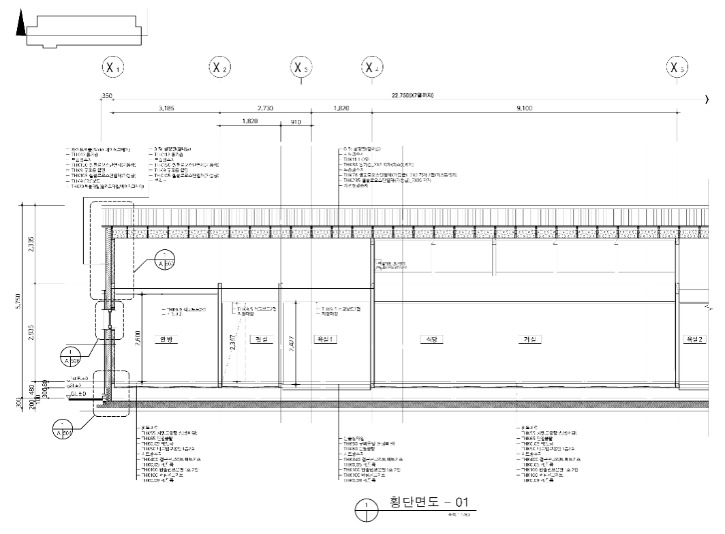

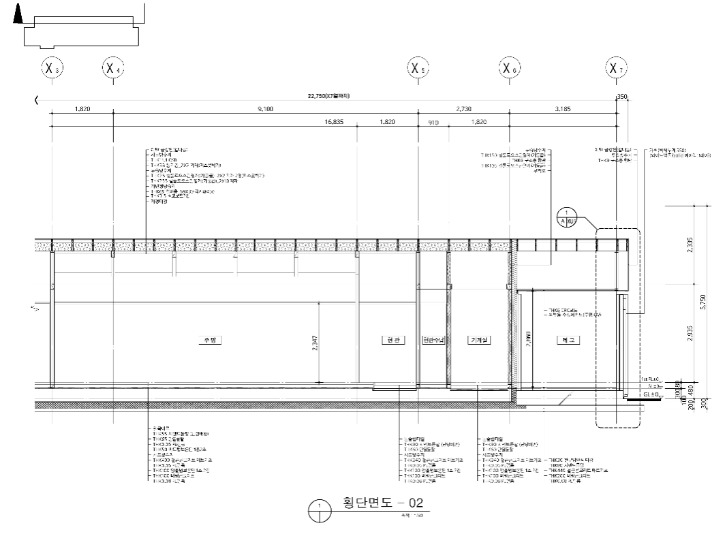

횡단면도2. 기계실은 기밀과 단열이 다른 실내공간과 분리되어 계획되었다.

아래는 디테일 도면들이다.

다수의 건축사분들은 디테일 공개를 꺼려하시는 경우가 많다. 필자의 경우는 무너져가는 건축설계시장에서 설계수준이 점점 하향 평준화되어가고 있기에, 서로 정보를 공개하고 공유함으로해서 얻어지는 건축설계전반의 수준향상이 더 중요하다고 본다. 그렇기에 항상 디테일을 공개하고 있다. 어떤이는 별내용없다고도 하는데, 단열과 기밀, 열교의 개념을 정확히 프로젝트에 반영하기 위해서 그리고 시공수준 향상을 위해서 반드시 디테일은 필요하다고 생각한다. 작지만 조금이라도 보탬이 되었으면 하는 바램이다.

ps. 홈피업로드시에 도면이미지의 화질 저하가 심해서 글자가 다 깨져버리는 현상이 발생하는데, 해결책을 도무지 알 수 없기에 어쩔 수 없이 그냥 올립니다. 필요하신 분들은 메일 주시면 캐드파일로 보내드리겠습니다.

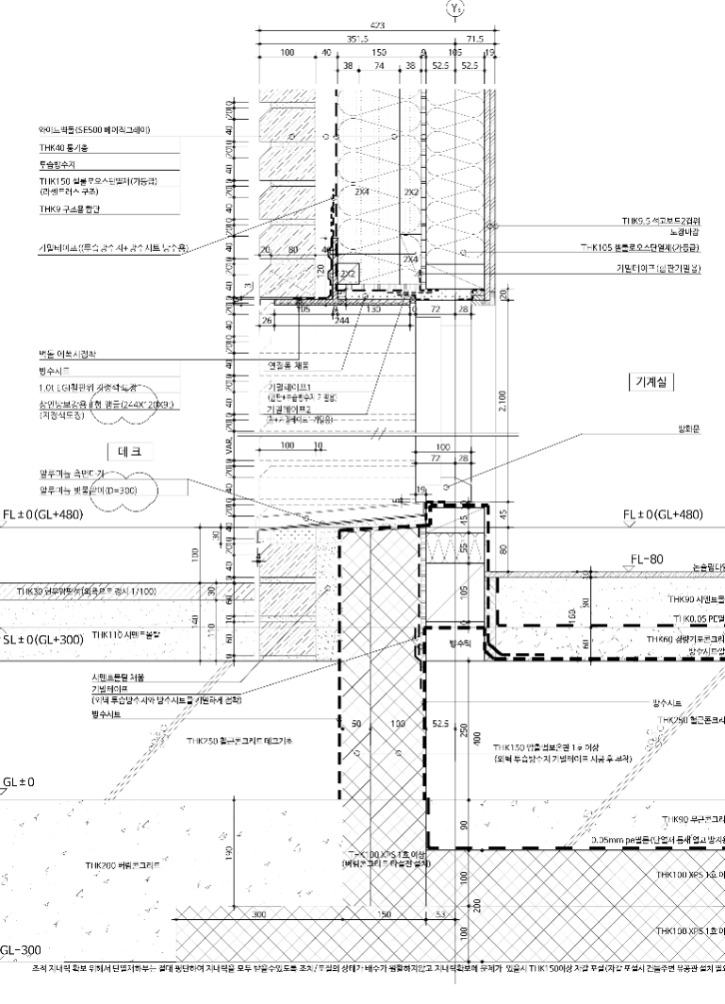

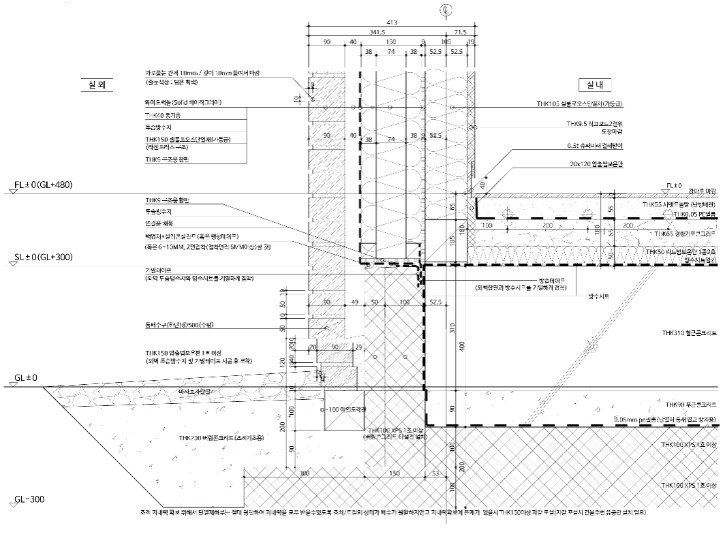

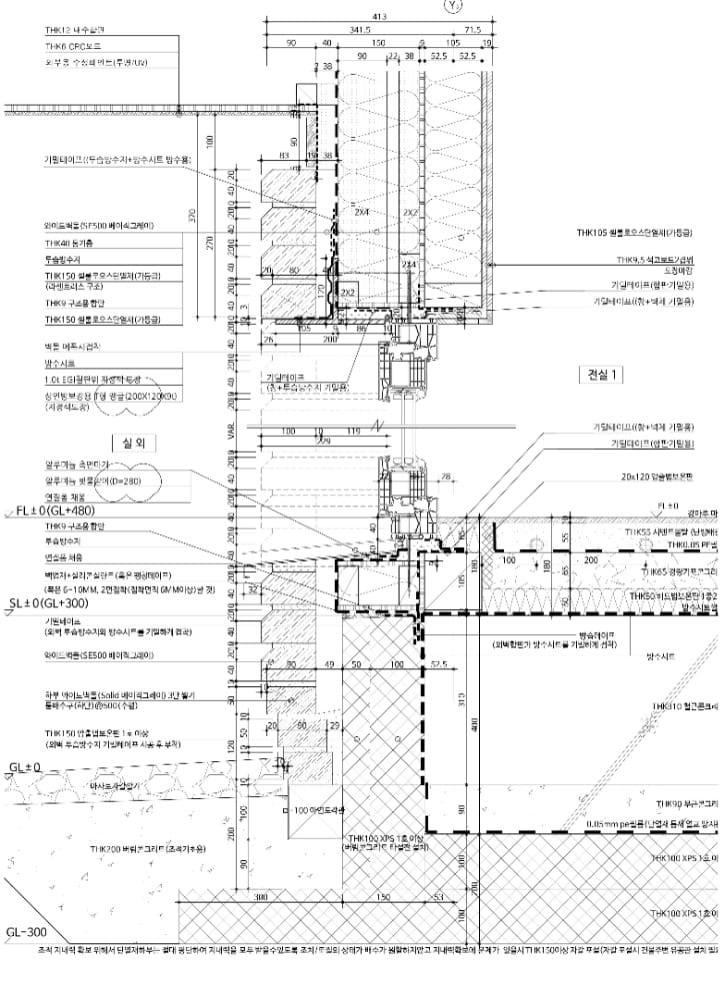

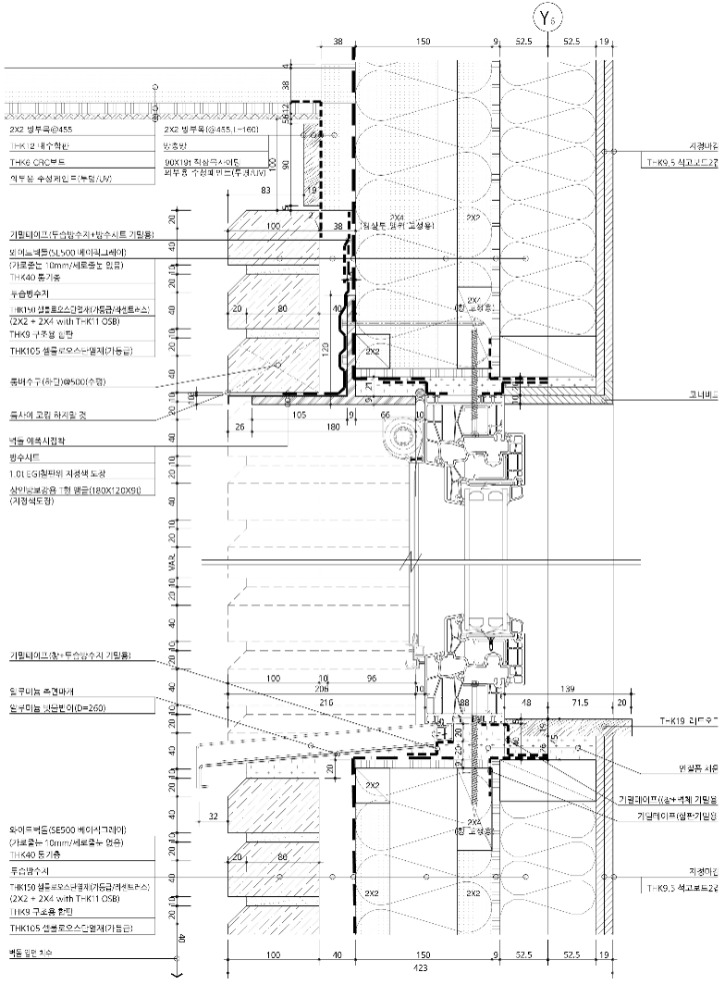

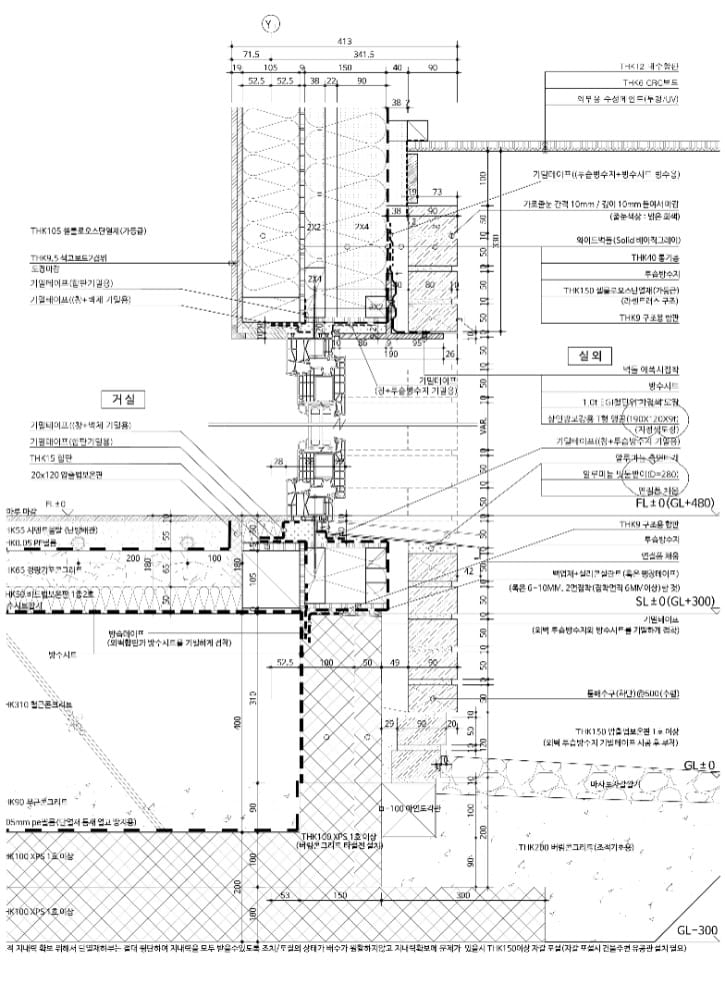

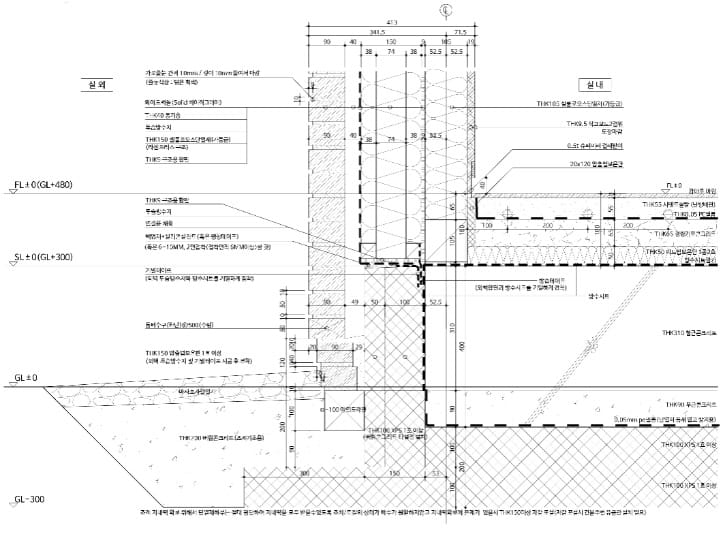

기초바닥과 벽체가 만나는 부위의 디테일

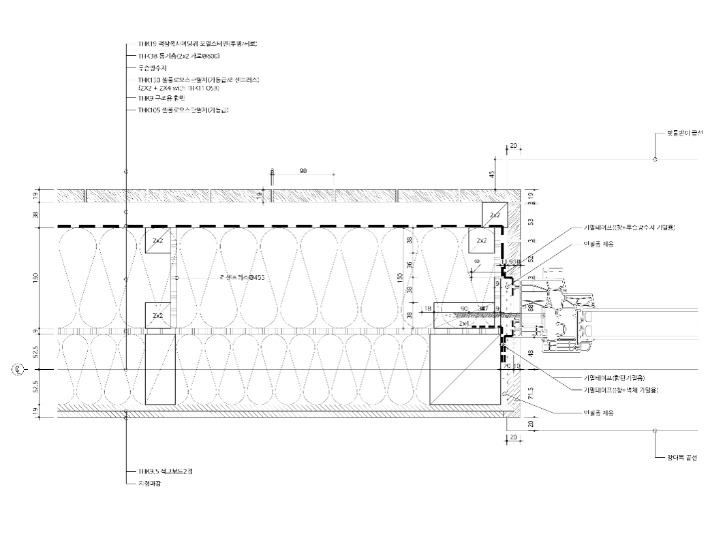

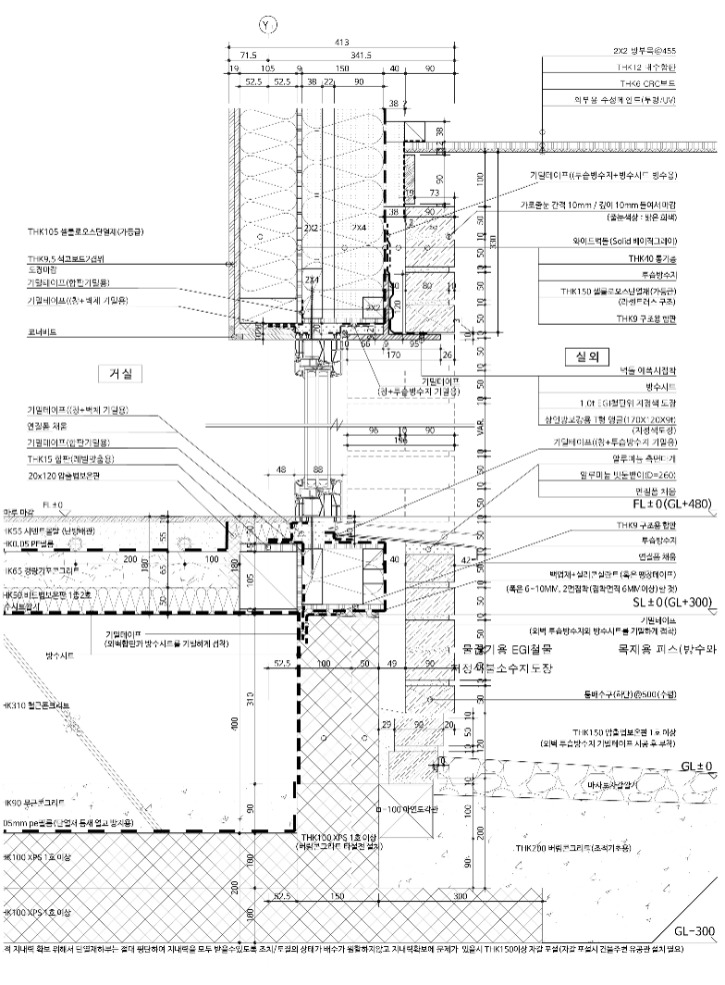

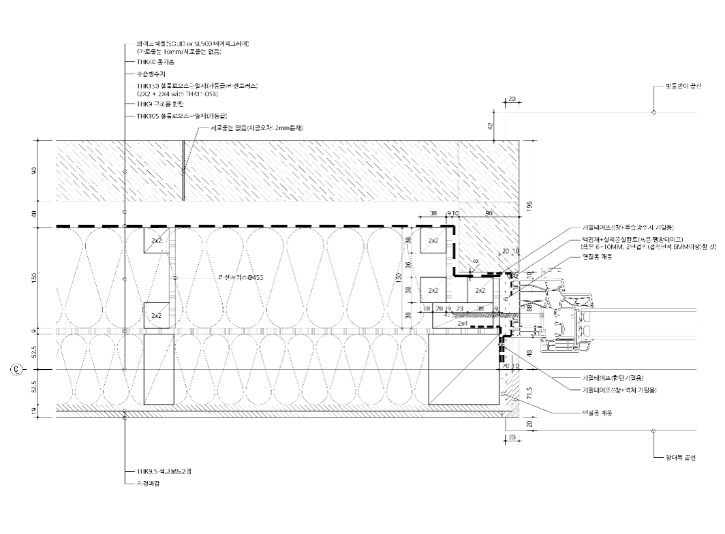

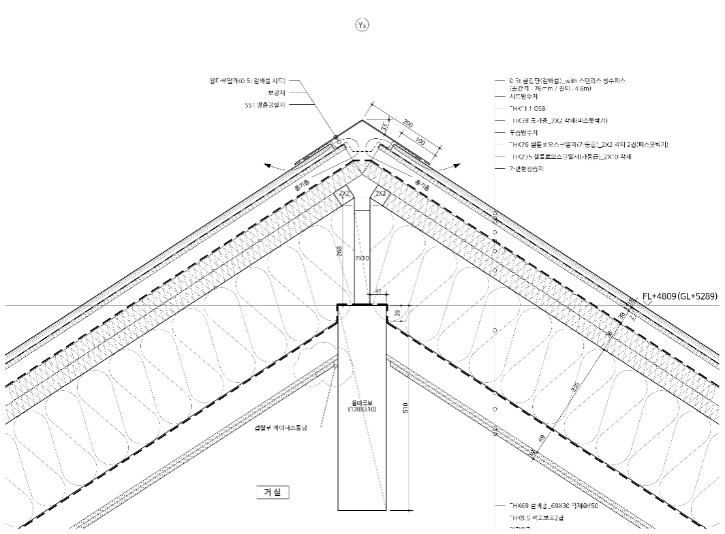

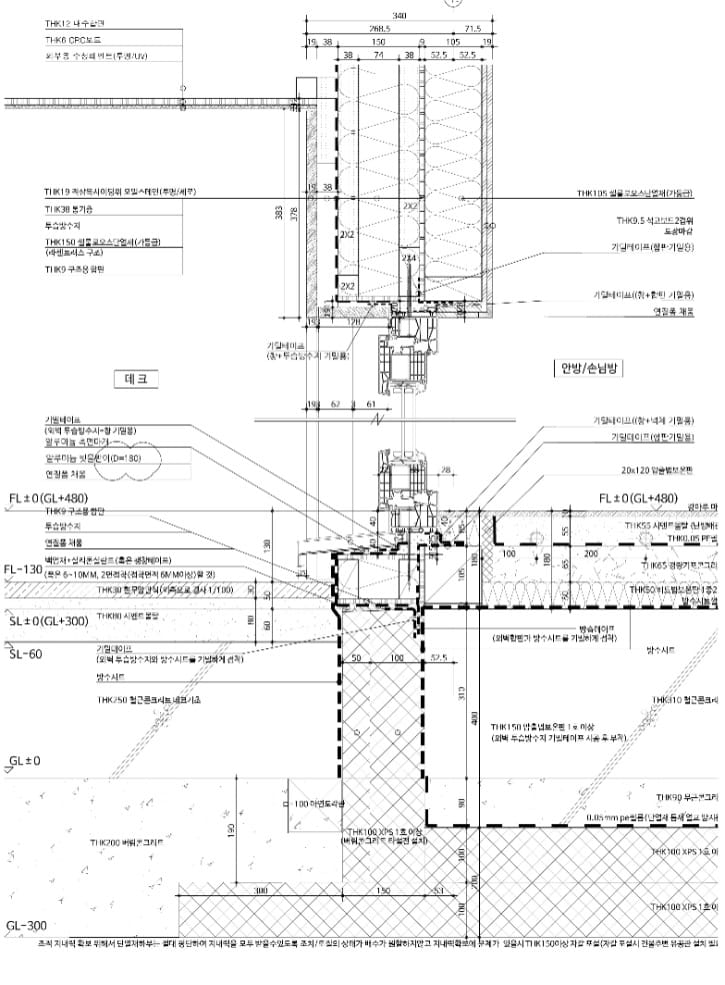

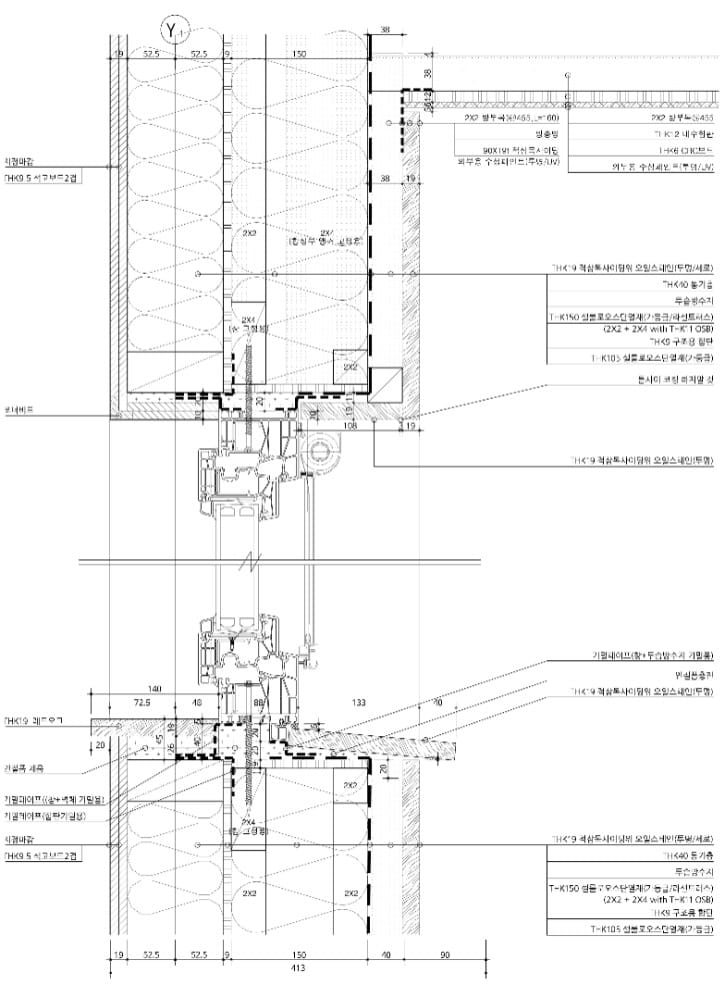

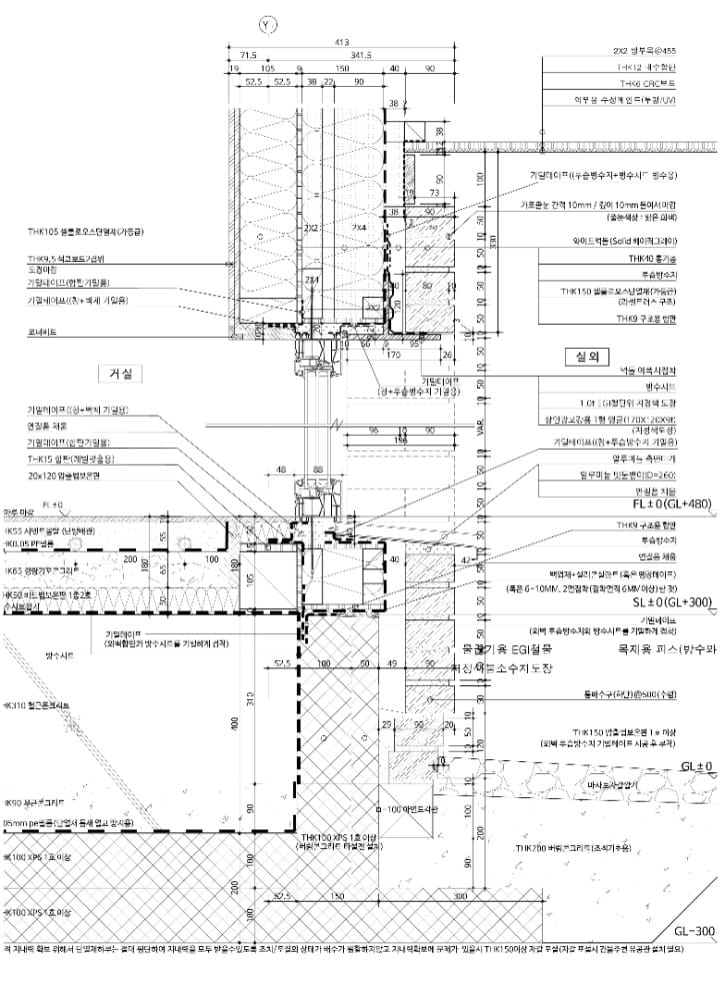

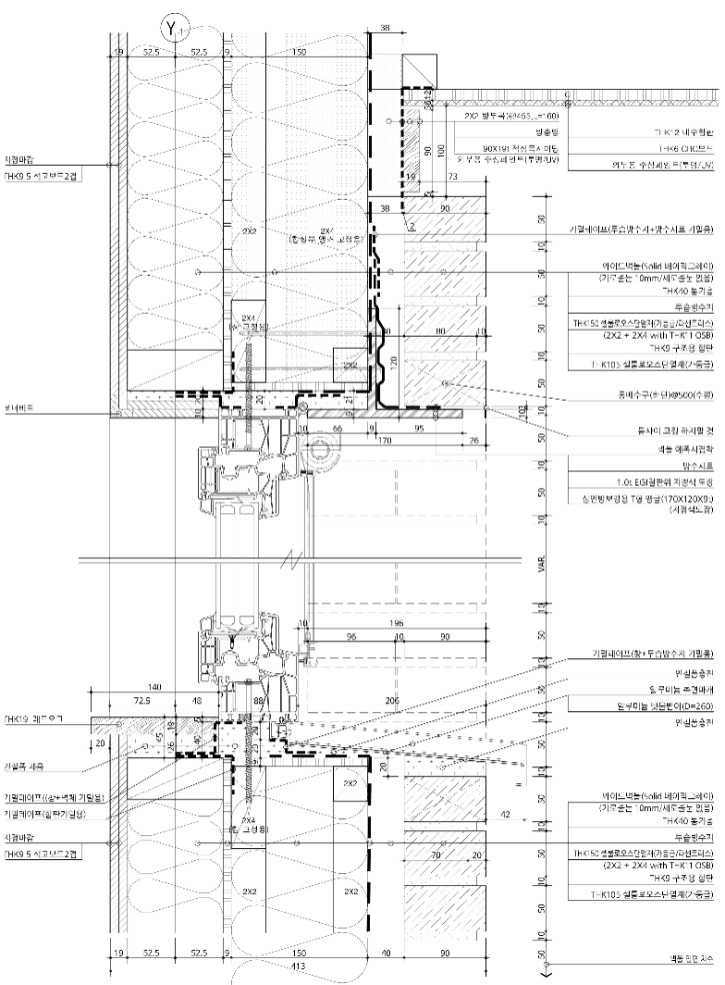

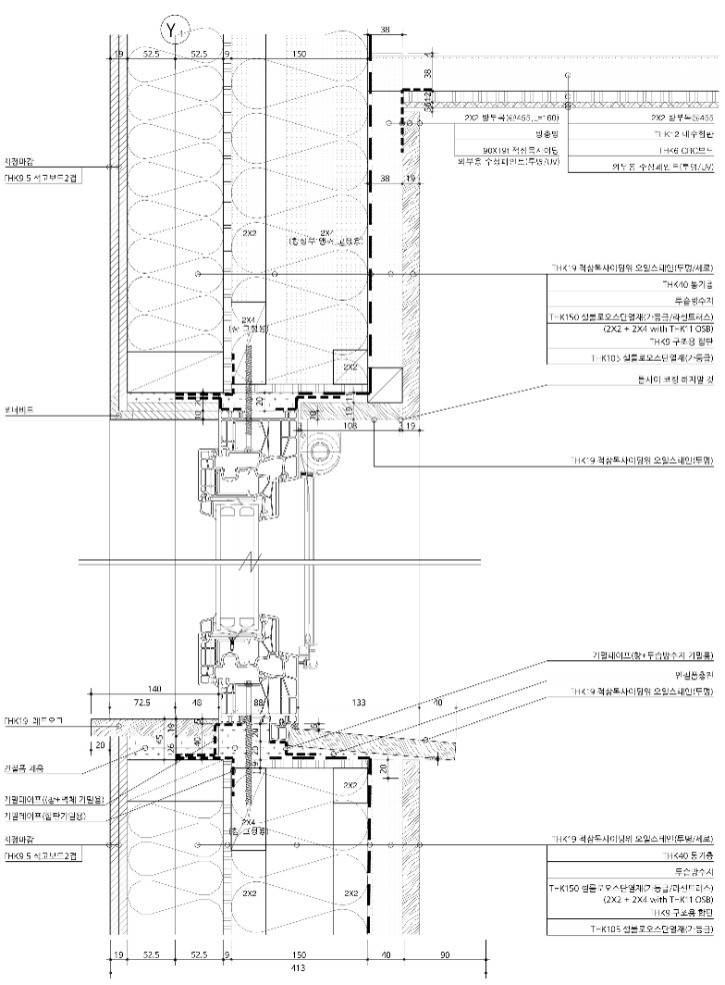

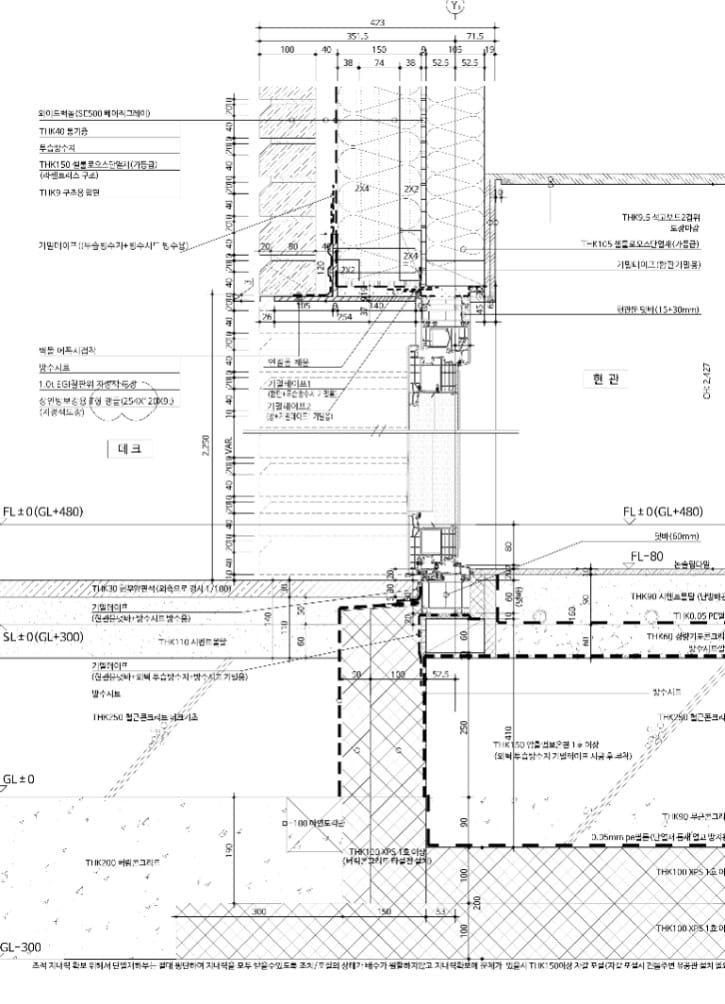

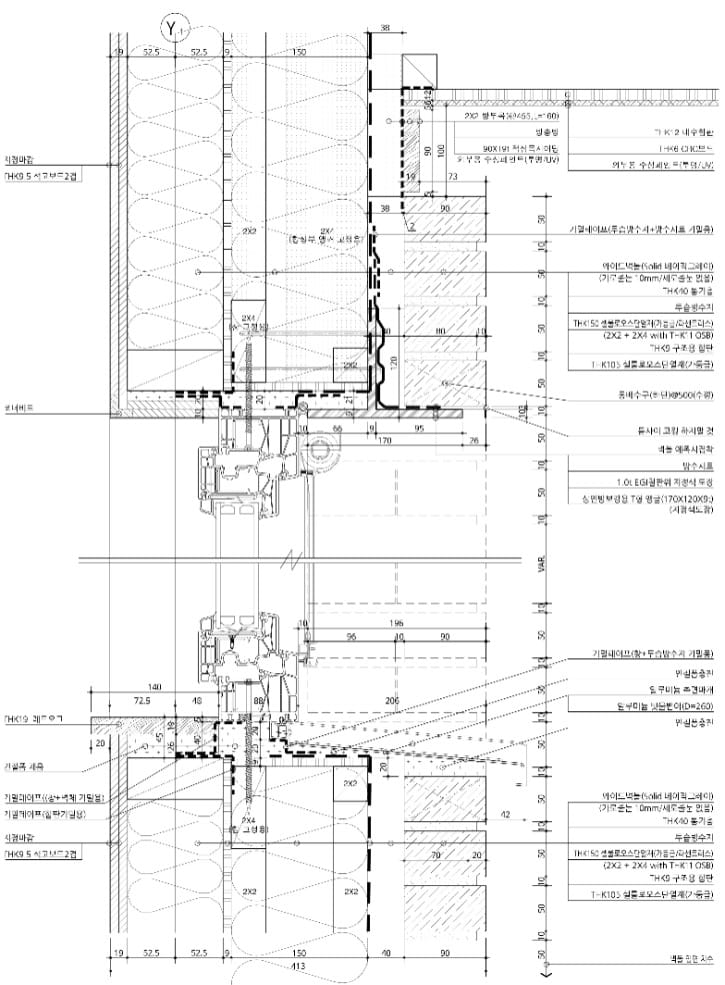

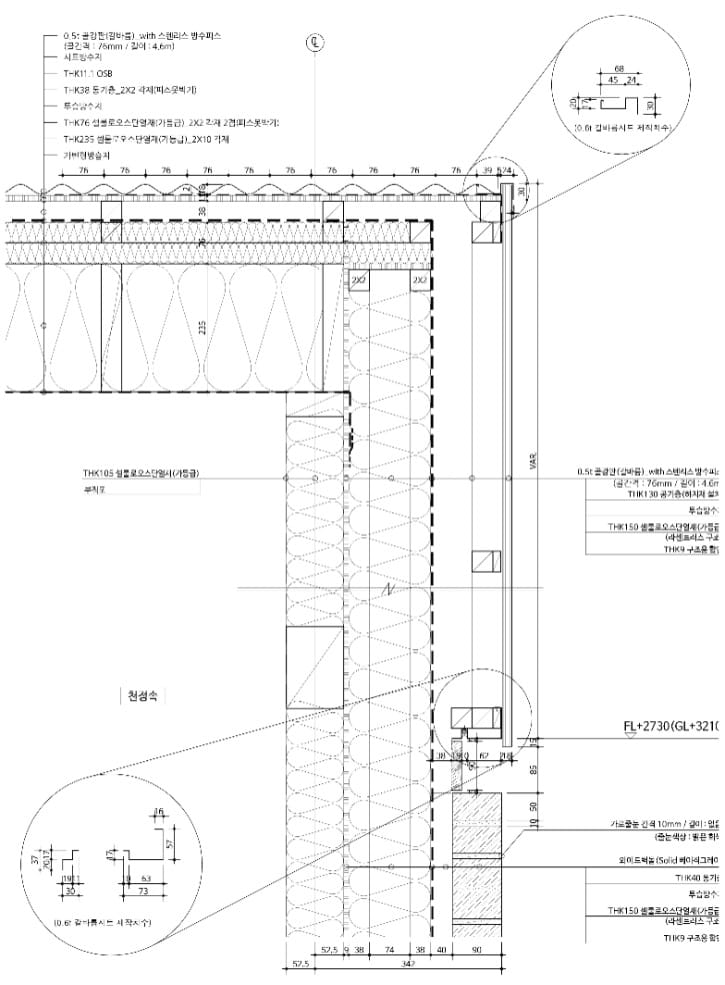

아래는 모두 각각의 창호 개구부에 따른 접합디테일과 지붕디테일 등이다..
