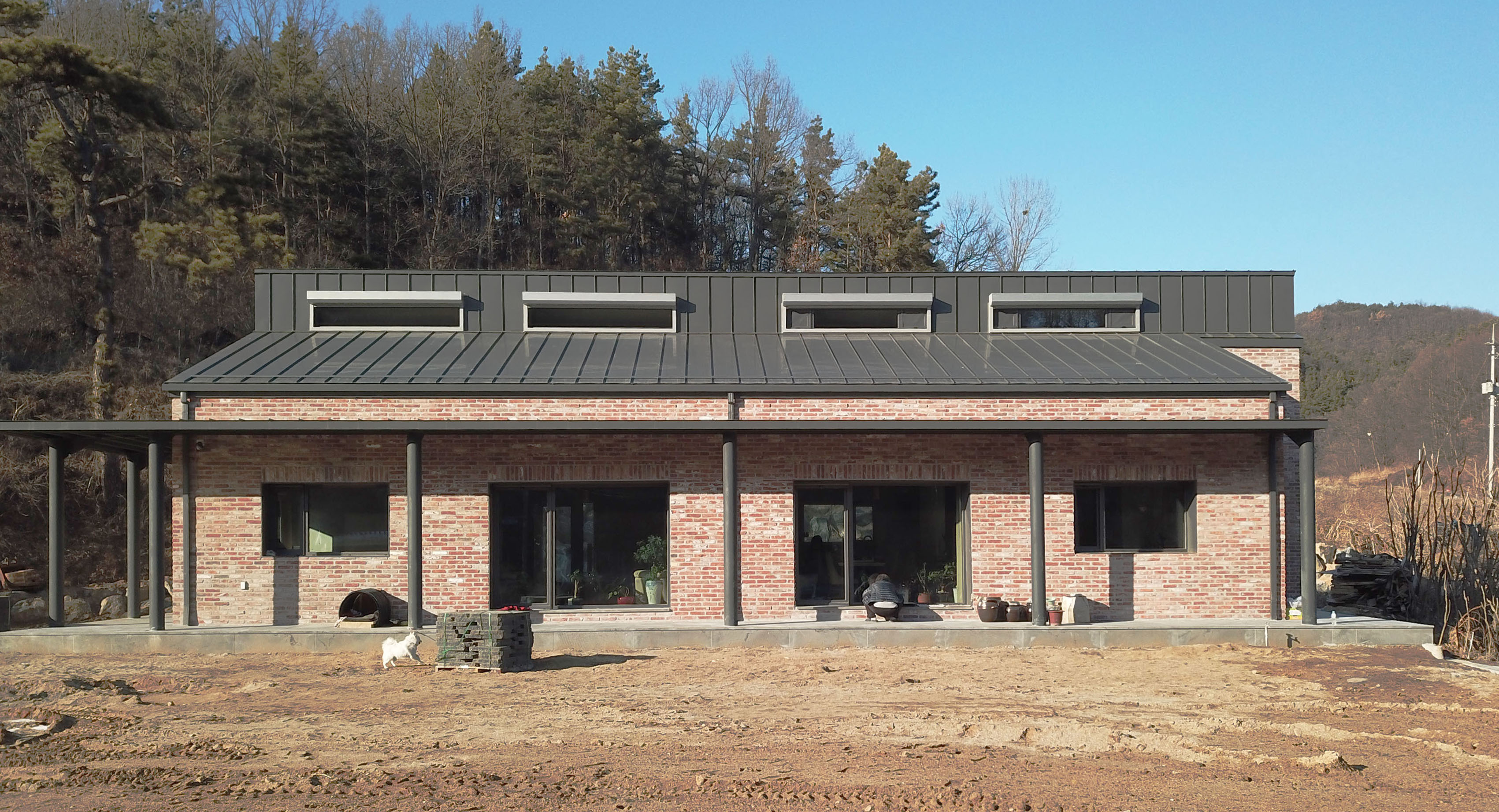

개요

주 소

충청남도 아산시 송악면 동화리

설 계 사

건축사사무소아뜰리에마루

시 공 사

해가패시브건축

대지면적

889.00 ㎡

건축면적

241.47 ㎡

연 면 적

192.07 ㎡

규 모

지상 2층

구 조

1층 일반콘크리트 / 2층 목구조

외벽구성

합지벽지-THK9.5 석고보드-가변형투습지-글라스울(24K)-투습방수지-적벽돌지장쌓기 -THK200콘크리트-THK100 비드법단열재

지붕구성

리얼징크마감-쉬트방수-투습방수지-판형 글라스울(32K)-판형 글라스울(24K) -가변형투습지-THK9.5 석고보드 2겹-합지벽지

바닥구성

강마루-THK40 방통-THK0.1 PE필름-THK200 비드법보온판1종2호-THK300 매트기초

창 틀

Kommering88 (Uf=1.10 W/㎡K)

유 리

5lowe+16ar+4cl+16ar+5lowe(Ensum) (Ug=0.635 W/㎡K, g값 = 0.51)

현 관 문

바이킹도어 (Ud=0.63 W/㎡K)

환기장치

SSK

난방설비

전기온수온돌시스템

연간난방에너지요구량

4.6리터 (46.04 kWh/㎡)

난방부하

26.2 W/㎡

연간냉방에너지요구량

20.15 kWh/㎡

냉방부하

13.0 W/㎡

기밀도(n50)

0.43회
