이전 목구조 골조공사에 이어 단열과 기밀공사에 대해 알아보도록 한다.

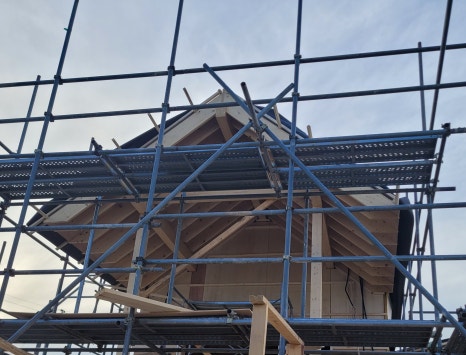

세번째 사진을 보면 알 수 있듯이 2X10 서까래 위에 90도 교차하여 2X2 각재를 2번 덧대어주고 바로 지붕용투습방수지를 씌웠다. 지붕의 경우 모든 단열재를 내부에서 셀룰로오스를 주입하여 채웠다. 외벽은 기둥의 역할을 하는 2X6 스터드 외측에 합판을 취부하여 횡력을 잡아주고 그 합판 외측으로 2X2 각재를 2번 덧대어 외측에서 단열을 보강하였다. 단열재의 경우 2X6 스터드사이에는 내측에서 셀룰로오스를 주입하여 채웠고, 합판 이후의 외측부터는 2X2 각재를 일정 간격으로 취부하고 32K 글라스울단열재를 삽입하고, 또 2X2 각재를 엇갈려 설치후 32K 글라스울단열재를 삽입하였다.

따라서, 외벽의 경우 140mm의 셀룰로오스단열재 + 76mm 글라스울단열재(32k)로 구성되어 있다.

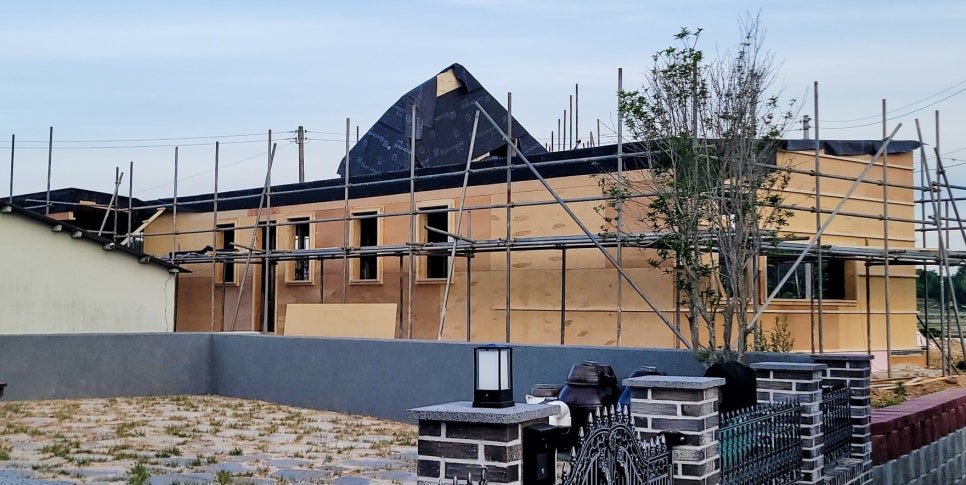

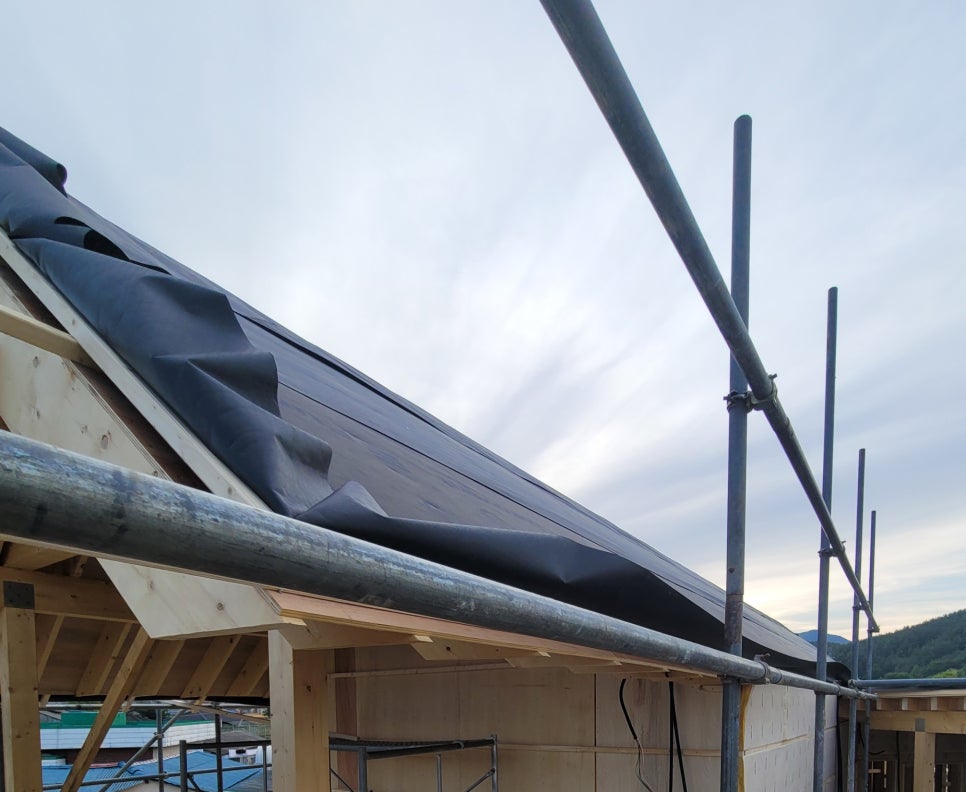

위 첫번째 사진을 보면 지붕투습방수지 설치후 통기층을 위한 각재를 대고 그위에 합판을 얹은후 방수시트를 씌워 웜루프(외부통기지붕)를 형성하였다. 최종적으로는 그위에 칼라징크지붕재로 마감된다. [고성 덕선리] 004_단열 및 기밀공사

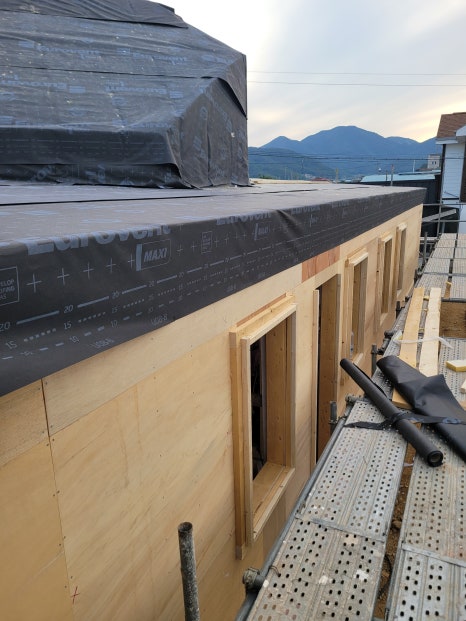

외벽은 글라스울 단열재를 모두 삽입한 후에 투습방수지로 재빨리 감싸준다. 단열재 시공중에 비라도 내려 단열재가 젖으면 재시공해야하기 때문이다. [고성 덕선리] 004_단열 및 기밀공사

각종 설비 배관으로 인한 외벽 관통부위의 기밀작업 모습이다. 이런 부분이 많을 수록 손이 많이 가고 시간도 많이 걸린다. 물론 아무리 기밀하게 꼼꼼히 시공한다 하더라도 이런 부위가 많을수록 기밀성능은 떨어질 수 밖에 없다. 따라서 반드시 설계시에 외벽관통부위를 최소화할 수 있도록 계획하여야 한다. [고성 덕선리] 004_단열 및 기밀공사

내축은 벽체와 천정 모두 가변형방습지로 꼼꼼히 감싸고 기밀테이프로 새는 바람이 없게 정성들여 기밀시공하여야 한다. 들어간 정성만큼만 딱 기밀성능은 나오게 되어있다. 사진에는 없지만 바닥난방공사 전에 중간기밀테스트를 진행하였다. 성능은 n50 = 0.3회/h가 조금 안되었던듯하다. 주의할 점은 내부는 꼼꼼히 기밀시공을 하되, 외부의 투습방수지는 기밀테이프 시공을 잠시 미루어야 한다. 왜냐하면 기밀층은 내부의 가변형방습지이기 때문에 중간테스트의 목적인 기밀층의 기밀시공여부를 확인해야 하기 때문이다.

중간기밀테스트를 진행한 후에 얇게 비드법보온판을 깔고 난방설비 설치후 방통몰탈을 타설 하였다.

중간기밀테스트는 기밀작업이 제대로 되었는지 확인하는 테스트이고, 새는곳을 찾아 보수를 목적으로 한다. 그리고 최종기밀테스트시의 결과값을 예측해 볼 수 있다. 테스트 보고서가 없어 정확히 기억은 나지 않지만 n50=03회/h 이하로 기억된다.

참고로 아래는 필자가 감리를 보고 있는 현장의 기밀작업상황을 올려본다. 패시브하우스는 아니며, 일반 북미식 경량목구조이기에 외벽 내측에 기밀작업을 진행했었다. 하지만 시공자가 기밀에 대한 개념을 알지못했고 경험도 없어서 시공전에 이런저런 설명도 해드리고 자료도 보여드렸지만 아래 사진과 같은 우를 범하셨다. 시공자 또한 제대로된 개념을 가지고 시공을 해야하는 중요성을 다시 한번 상기시켜 준 사례여서 사진 몇 장만 올려본다.
