2023.02.23 · 조민구 건축사 · 해가패시브건축사사무소

이번에는 필자가 경남 고성 월흥리 패시브하우스의 설계와 감리를 진행하면서 적용하게 된 콘크리트 와이드벽돌에 관한 이야기이다.

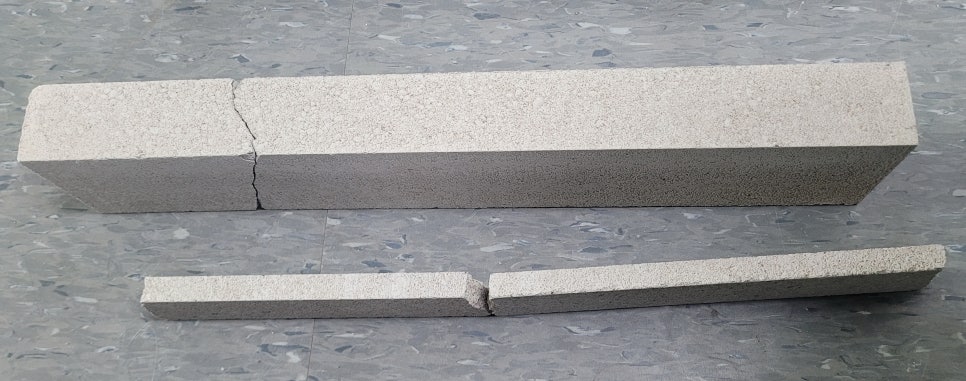

크기와 재료가 동일한데 가격은 천차만별이다. 누구나 그렇듯 같은 품질이라면 비용저렴한 제품을 선택하려 할 것이다. 하지만 확인을 해보야하기에 벽돌제조업체 3개사와 협의를 하고 샘플을 받았다. 택배를 통해 벽돌과 벽돌타일 2종류를 받았다. 디자인에 촛점을 둔 길이가 긴 와이드벽돌이다보니 배송중에 잘 부러진다.

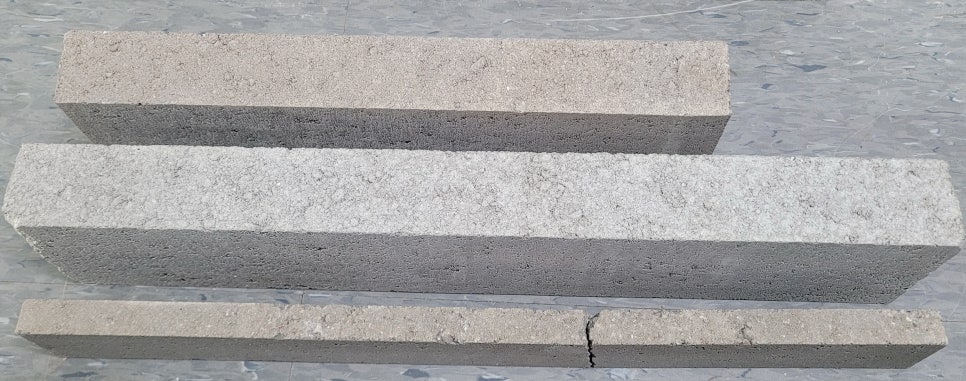

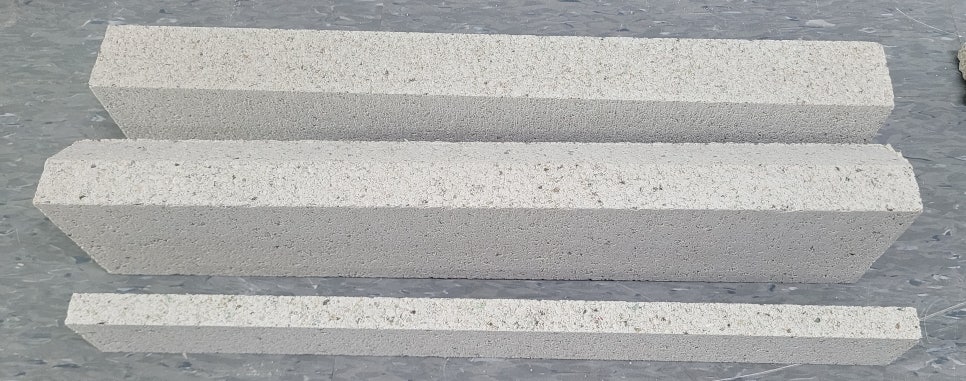

아래의 사진이다. 첫번째가 두라스택이고 나머지는 업체명이 아닌 A업체, B업체로 구분한다.

외장재로서의 벽돌을 선택함에 있어 건축가와 시공자는 여러 요소들을 고민해야 한다. 디자인도 물론 중요하지만 특히 가장 기본이 되며 중요한 사항은 외장재로 사용하였을 시의 성능을 확인하는 것이다. 그 중에 강도테스트는 장비가 있어야 가능하므로 흡수율 시험을 해보았다. 간단하게 그릇에 물받아놓고 담그면 된다. 비교시험하기에 딱 좋다. 아래는 그 테스트한 사진이다.(KS표준에 의한 정량적테스트가 아니다. 그러니 참고사항만으로 보시길 바란다. KS표준에 대한 사항은 이 글의 말미에 언급하였다.)

음.... A와 B의 경우 모세관현상까지도 있어서 중력을 무시하고 물이 윗부분까지 올라 젖은 것을 확인할 수 있다. 외장재가 물을 많이, 그리고 빨리 흡수를 하면 여러 문제가 생긴다. 백화현상이 발현될 수도 있고 젖었다 말랐다 얼었다를 반복하며 강도가 약해짐을 물론 부서지거나 타일의 경우 탈락할 수도 있다. 또 색상이 변할 수도 있고 등등.. 뭐 좋을게 하나도 없다.

물론 흡수율에 더해 증발율 또한 고려를 해야한다. 금속을 제외한 거의 대부분의 건축재료는 적은 양이라도 흡수가 발생한다. 대신에 같은 시간동안 흡수한 양보다 증발한 양이 많은 경우 대부분 별문제가 발생하지 않는다. 다만 그 양이 너무 많으면 이건 다른 이야기다. 가격은 두라스택이 많이 비싼데 눈으로 확인을 해도 만듦새나 표면재질의 미려함, 모서리부분의 정교함 또한 가장 우수했다.

하지만 흡수율이 너무 낮아도 단점 또한 존재한다. 벽돌을 쌓을때 몰탈을 사용하는데 있어서 흡수율이 낮기에 붙임강도가 낮아질 수 있다는 점이다. 이 부분은 업체 테스트 및 검증 자료 중에서 시공된 벽체에 대한 강도테스트 등의 데이터를 확인할 필요가 있어보인다.

필자가 한국패시브건축협회 재직시절에 다양한 자재사와 연관되어 있어 연구개발과정에서의 컨설팅도 하고 생산과정에 대한 자세한 사항도 잘 알고 있으며, 해외 우수한 기업 견학 또한 많이 경험해 본지라 비싼 제품은 그 이유가 있음을 잘 알고 있다.(그렇다고 비싼게 무조건 좋고 싼게 무조건 나쁘다는 것은 아니다). 오직 좋은 재료와 끊임없는 연구와 시행착오를 통한 좀더나은 제품성능을 위한 투자가 많은 기업일수록 품질이 좋다. 그럼에도 불구하고 자재와 시공비가 고가라 접근하기가 쉽지 않다.- -;;

단점도 없는 것은 아니어서, 두라스택에 대한 시공자의 불만이 여기저기서 들린다. 제품성능과 품질이 거의 국내에선 경쟁사가 없기에 콧대가 높아 협의도 잘 안되고 일정 맞추기도 힘들고 등등 불만이 많다. 서로가 서로의 입장에서 조금더 생각하는 자세, 높은 곳에 있을수록 더 겸손할 수 있는 미덕을 생각해 본다.

추가로, KS 규정에 의한 품질기준과 시험방법 등에 대한 사항 중에 흡수율에 대한 시험방법이 관한 국가기술표준원의 포스트 내용 중 일부를 발췌하였다. 내용을 보면 알겠지만 재료가 흡수하는 물의 양만을 고려하는 것이 아닌 흡수와 증발을 함께 고려한 시험방법이지만 뭔가 아쉽다. 원문은 아래 https://m.post.naver.com/viewer/postView.naver?volumeNo=32784835&memberNo=42709822 을 참조하시기 바란다.

[BY 국가기술표준원] 다 같아 보이는 벽돌? 벽돌에도 표준이 있어요빨간 벽돌, 회색 벽돌... 길을 걷다 ...

m.post.naver.com

● 흡수율 시험에 사용하는 시험체는 벽돌 전체 모양 그대로를 사용하여 실온 15℃에서 25℃의 맑은 물속에 24시간 침지 시킨 후 즉시 물속에서 꺼내어 철망 위에 놓고 1분간 물기를 뺍니다.

● 젖은 헝겊으로 표면을 닦아 내고 시험체의 표건 질량을 측정합니다.

● 다음에 100℃에서 110℃의 공기 건조기 안에서 24시간 건초 시켜 시험체의 절건 질량을 측정한 후,

● 흡수율을 아래 식에 따라 계산합니다.

흡수율(%) = (m0-m1/ m1) x 100

*m0 : 시험체의 표건 질량(g)

*m1: 시험체의 절건 질량(g)

위 기준에 따라 벽돌의 종류와 용도가 아래표와 같이 나뉘게 된다.

<콘크리트 벽돌 종류>

종류

압축 강도(N/mm²)

흡수율 (%)

용도

1종

13 이상

7 이하

옥외, 내력 구조

2종

8 이상

13 이하

옥내, 비내력구조

<점토 벽돌 종류>

종류

압축 강도(N/mm²)

흡수율 (%)

용도

1종

24.5 이상

10 이하

내장재 및 외장재

2종

14.7 이상

15 이하

내장재로만

흡수율이 낮은 제품만 외장재로 사용될 수 있음을 알 수 있다.
