[고성 월흥리] 007_지붕공사와 내부 도장공사

2023.03.06 · 조민구 건축사 · 해가패시브건축사사무소

[고성 월흥리] 007_지붕공사와 내부 도장공사

중간기밀테스트 이후 외장공사와 내장공사가 동시에 진행된다. 외장공사의 경우 지붕마감재와 외벽마감재 공사가 진행되고, 내장공사의 경우는 마감전 바탕면공사(일반적으로 석고보드부착작업이다), 도장공사, 방수공사, 타일공사, 마루바닥공사, 가구공사 등등이 남아있고 더불어 전기통신및설비공사가 동시에 이루어진다.

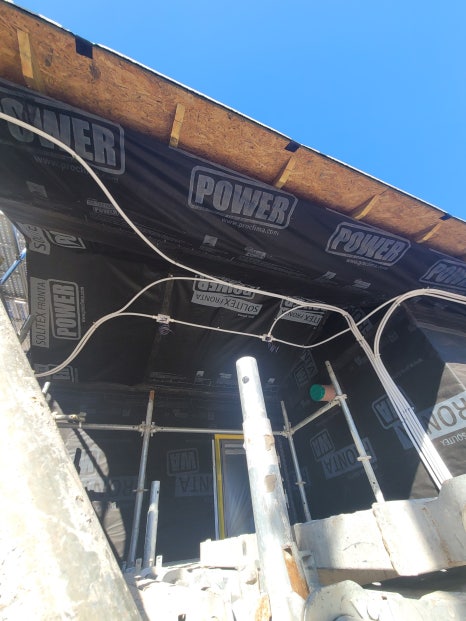

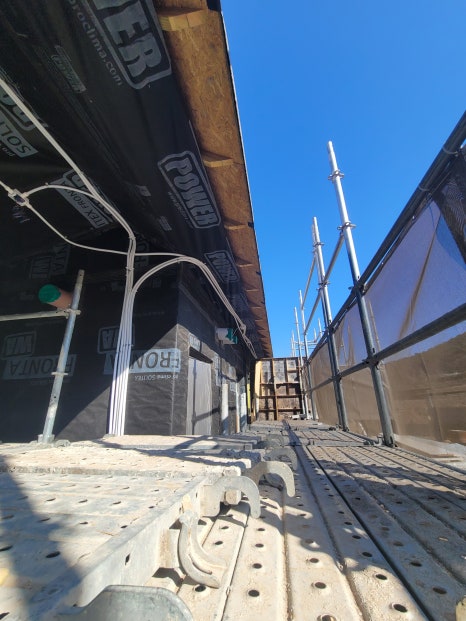

[고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 우선 실외 전기통신배관공사이다. 배전반은 실외와 실내를 구분하여 배치하였다. 그렇지 않으면 외부전등이 설치되는 곳마다 외벽을 뚫어야 하기때문이다.(기밀성능에 악영향을 준다) 실외에 배전반을 따로 두어 외벽을 천공하지 않고 지붕처마속 공간을 이용하여 배관하였다. [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 실내는 전기통신배관, 에어컨배관, 열교환환기장치덕트배관 등의 작업 후 바탕공정으로 이행된다. [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 실내최종마감전 석고보드를 취부하고 스위치나 콘센트 등의 위치를 잡고 타공한다. 욕실의 경우는 방수시트와 방수석고보드로 바탕면을 시공한다. 방수공정의 경우 전문방수시공업체에 하청을 주어 맡긴다. 전문성을 가지고 해당업체의 노하우를 적용하여 시공하기때문에 하자가 적고, 또 발생하더라도 AS가 용이하다. [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 도장마감전의 석고보드등의 바탕면 공사완료된 모습(왼쪽사진)과 이후 도장공정으로 진행된다. [고성 월흥리] 007_지붕공사와 내부 도장공사 지난 글에 올렸던 것처럼 외벽마감재인 콘크리트와이드벽돌 샘플들을 받아 간단한 테스트후 벽돌을 선정하였다.

벽돌 샘플 테스트는 아래 링크를 확인하면 된다.

https://blog.naver.com/haegapassive/223025385192

[고성 월흥리] 007_지붕공사와 내부 도장공사

최종적으로 가격적 부담은 있지만 두라스택 제품이 선정되었다. 그러나 주문이 늦어져 2달반후에나 공사장 반입이 가능하다. 철저한 시공계획에 의해 사전준비가 절실했던 사항이다. 이로인해 완공시기가 한달이상 지연될 것으로 예상된다.

[고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 위의 사진들은 지붕재 샘플등을 받아본 사진이다. 강판재료는 갈바륨강판이다. 일반적으로 함석판이라 불리우는 아연도강판에 도장을 한 제품이 주로 사용되나 본 현장에는 알루미늄 성분이 추가된 알루미늄아연도금강판, 즉 갈바륨강판이 쓰인다. 아연도강판, 갈바나이즈드강판, 갈바, 갈바륨 강판 등등 명칭이나 생김이 비슷해서 원하는 제품을 찾는데 한참이나 애를 먹었다. 사진순서대로 1번,2번 사진은 아연도강판에 도장을 입힌 칼라강판재이며 앞뒷면의 색상이 다르다. 세번째 사진은 아연도강판 샘플인데 색상이나 질감이 미려하지 못하다. 긴 협의끝에 마자막 사진의 갈바륨강판으로 제작된 골강판 샘플을 받아볼 수 있었다. 도장없이 도금만의 상태이기 때문에 앞뒷면의 색상과 무늬가 동일하다. 확인후 바로 주문에 들어갔다. [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 자재가 현장에 반입되었다. 우측 사진은 각 부분의 지붕 디테일에 맞게 성형된 후레싱들이다. [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 위 도면이 지붕디테일이며, 각부위의 후레싱 모양 및 사이즈가 동그라미 표시로 확대표현되어있다. 아래 사진은 각각의 후레싱이 종류별로 시공된 모습이다. [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 위 사진 중 두번째 사진은 처마끝단의 후레싱이며, 후레싱 상단이 방수시트 하부에 있어야 하나 작업이 원할치못해 후레싱사이로 우수침입을 막기 위해 기밀테이프로 처리하였다. [고성 월흥리] 007_지붕공사와 내부 도장공사 박공지붕의 측면부이다. [고성 월흥리] 007_지붕공사와 내부 도장공사 지붕마감공사가 완료되었다. [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 [고성 월흥리] 007_지붕공사와 내부 도장공사 이후 외부의 담장, 옹벽 그리고 합병정화조의 시공이 계속되고 있다.
